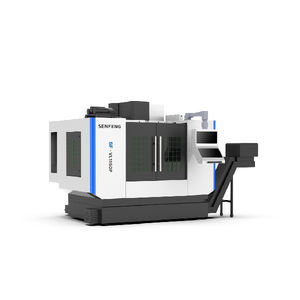

3轴加工中心 SF-VL855

立式用于金属BT40

产品描述
SF-VL855 立式加工中心为中等规模数控机床，设计用于一次装夹完成多工序加工。可实现铣削、钻孔、镗孔、扩孔、铰孔、沉孔和攻丝等工序，适用于外壳、板件、盘类、阀体等复杂金属零件的多品种小批量加工。

概述

• 型号：SF-VL855
• 加工范围：800×550×550 mm
• 最大承载：500 kg
• 工作台尺寸：1000×550 mm

技术参数
VL855
工作台尺寸：1000×550 mm
最大承载：500 kg
T型槽尺寸：5-18-90 mm
X轴最大行程：800 mm
Y轴最大行程：550 mm
Z轴最大行程：550 mm
主轴端面到工作台面最大：670 mm
主轴端面到工作台面最小：120 mm
主轴中心到Z轴导轨面距离：590 mm
主轴锥孔 (7:24)：BT40-150
转速范围：8000 r/min
主轴电机功率：7.5 kW
X/Y快速位移：32 m/min
Z快速位移：24 m/min
进给速度：1-10000 mm/min
换刀方式：盘式
刀库容量：24（盘式）
换刀时间：2.5 s
定位精度 (X/Y/Z)：0.008 mm (JISB6336-4 / GB/T18400.4-2010)
重复定位精度 (X/Y/Z)：0.005 mm
外形尺寸 (L×W×H)：2600×2380×2400 mm
整机毛重约：5300 kg

优点/特性

• 整体防护设计，保障操作人员安全并保持车间清洁
• 高效自动排屑系统
• 高定位精度与重复精度，适合精密加工
• 成熟的床身制造工艺，保证长期刚性与稳定性

应用行业

• 汽车、摩托车、工程机械、航空航天、军工、模具及精密加工行业

特性/技术规格

• 型号：SF-VL855
• 加工范围：800×550×550 mm
• 工作台尺寸：1000×550 mm
• 最大承载：500 kg
• T型槽尺寸：5-18-90 mm
• X/Y/Z 行程：800 / 550 / 550 mm
• 主轴锥孔：BT40-150 (7:24)
• 主轴转速：8000 r/min
• 主轴功率：7.5 kW
• 快速位移 (X/Y/Z)：32 / 32 / 24 m/min
• 进给速度：1–10000 mm/min
• 换刀器：盘式，容量 24
• 换刀时间：2.5 s
• 定位精度：0.008 mm；重复定位精度：0.005 mm
• 主轴端面到工作台距离：最小 120 mm — 最大 670 mm
• 主轴中心到Z轴导轨面距离：590 mm
• 外形尺寸 (L×W×H)：2600×2380×2400 mm
• 整机毛重约：5300 kg
