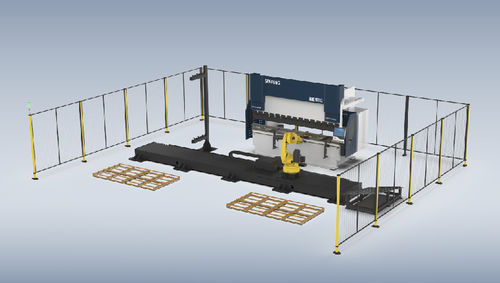

电动液压压弯机 BDE 10032

CNC数控6轴机械手

产品概述
BDE10032是一款面向连续批量生产的机器人辅助CNC折弯机。其将工业机器人作为核心执行单元，自动完成板材的上下料、定位、翻转和搬运，最大限度减少人工干预，在长时间生产中保证工件一致性。

机器人功能
工业机器人负责板材的上料/下料、实时位置调整及翻转。内置轨迹跟随算法可实现与折弯机的快速协同动作，保证同步运行。

• 最大工作半径：2565 mm
• 最大承载：80 kg
• 自由度（DOF）：6

折弯精度与补偿
挠度补偿系统在控制系统计算出所需补偿后驱动多组楔块，抵消上下梁的弯曲或变形，将折弯件间差异降至最低。

• 机械补偿
• 多组楔块
• 多个补偿点
• 补偿死区最小化

液压与驱动系统
高性能电液系统为折弯过程提供精确且响应迅速的控制。

• 德国 REXROTH 液压系统，实现精确的闭环控制
• 12 ms 高频响应，简化调试
• 体积小、重量轻、动态响应快
• 功率无级调节；支持频繁启停

控制系统
先进的CNC控制配合图形化人机界面和自动化功能，支持安全高效的编程。

• 配备10.1英寸TFT触摸屏的DELEM CNC系统
• 二维图形编程
• 五轴联动，保障高精度折弯
• 自动计算折弯压力并检测可能碰撞

附加说明
集成机器人实现上下料及板材操作的机械化，提升批量生产的产能和一致性。

规格 / 技术参数

• 型号：BDE 10032
• 最大折弯力：1000 kN
• 折弯长度 (A)：3200 mm
• 侧架间距 (B)：2600 mm
• 喉口深度 (E)：400 mm
• 最大油缸行程：200 mm
• 工作台与上梁距离 (D)：480 mm
• 速度：下降速度：180 mm/s；工作速度：0–10 mm/s；回程速度：160 mm/s
• 主电机功率：7.5 kW
• 外形尺寸（L×W×H）：3700 × 1505 × 2630 mm
• 重量：7600 kg
• 折弯厚度（注：按3000 mm折弯长度计算）：碳钢 ≤ 3.5 mm；不锈钢 ≤ 2.5 mm；铝 ≤ 5 mm
