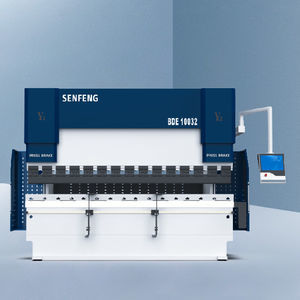

电动压弯机 BDE10032

CNC数控3轴串联

概述

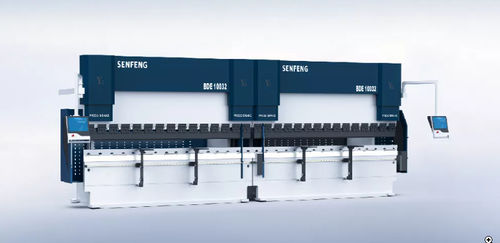

该串联数控折弯机可实现对两台相同型号折弯机的同步控制，进行并联运行，适用于长板或超长板的折弯。也支持每台机器独立运行以提高生产灵活性。为需要延长折弯长度且保持精度的工业板金加工设计。

亮点

• 通过串联运行将折弯长度加倍
• 相比单机方案提高生产效率
• 同步运行时仍保持折弯精度

主要特性

• 同步装置实现两台折弯机的并联控制，适合超长板折弯
• 支持单机运行和串联同步运行，生产方式灵活
• 多轴后挡料采用蜗轮蜗杆传动，实现精确的X/Y/Z定位
• 四个后挡料指以防止板材下垂并改善折弯一致性
• 通过多组楔块和多点补偿的弯曲补偿系统，减少折弯偏差
• DELEM风格数控控制，触摸TFT界面，模具与材料库，先进的Y轴算法及Profile‑T离线软件，带USB接口

技术参数
型号：BDE10032-10032 | BDE60060-60060
最大折弯力：1000 kN | 6000 kN
折弯长度（A）：3200×2 mm | 6000×2 mm
立柱间距（B）：2600 mm | 4800 mm
喉口深度（E）：400 mm | 600 mm
开口高度（D）：480 mm | 670 mm
速度：
  进给：180 mm/s | 90 mm/s
  折弯：0–10 mm/s | 0–7 mm/s
  回程：160 mm/s | 90 mm/s
主电机功率：7.5 kW | 45 kW
外形尺寸（L×W×H）：3700×1515×2630 + 3700×1515×2630 | 6200×2700×4750 + 6200×2700×4750
重量：7800×2 kg | 52000×2 kg

机型与规格

• 型号 BDE10032 — 最大折弯力1000 kN；折弯长度3200×2 mm；立柱间距2600 mm；喉口深度400 mm；开口高度480 mm；主电机7.5 kW；尺寸3700×1515×2630（单机）；重量7800 kg（单机）
• 型号 BDE60060 — 最大折弯力6000 kN；折弯长度6000×2 mm；立柱间距4800 mm；喉口深度600 mm；开口高度670 mm；主电机45 kW；尺寸6200×2700×4750（单机）；重量52000 kg（单机）
• 实现超长板折弯的两机并联同步控制装置
• 带4指的多轴后挡料及快速X轴定位（最高500 mm/s）
• 通过多组楔块的弯曲补偿以提高精度
• DELEM风格数控，触摸界面，模具/材料库，Y轴高级算法及Profile‑T离线软件
