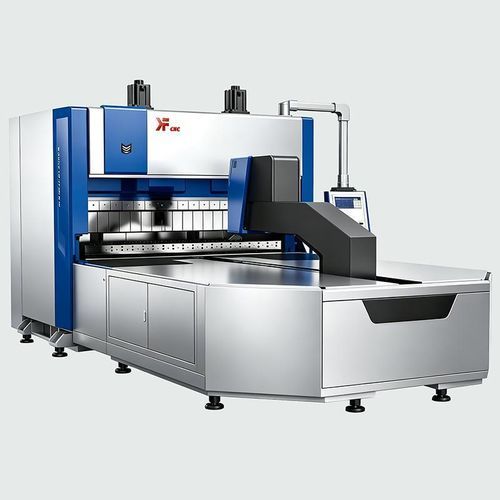

伺服电机折弯机 KMB-2200

完全电动式手动金属薄板

简要描述
KaFe 板料折弯中心 KMB-2200 为手动换刀（MTC）型电动伺服折弯中心。适用于需要多轴控制、快速循环和高尺寸精度的自动化钣金折弯工序。

产品功能
KMB-2200 能在无需专用模具的情况下将板材弯制为复杂形状。纯电动伺服系统替代液压驱动，降低维护、提高重复性并提升响应速度。设备支持自动化生产线接口与多轴运动，适用于直角、非直角、弧形及多步复合成形。

价格
Fob Price: US $0.5 - 9,999 / Piece

主要配置说明

• 高等级铸件机身：采用 QT500-7 / 灰铸铁材质，经过消除应力处理和精密检验，以确保长期的稳定性与刚性。
• 重载丝杠：台湾 MYE TBI 研磨丝杠，传动稳定、定位精度高、运行成本低。
• 高强度直线导轨：台湾 PMI/SHAC 重载导轨，承载能力和精度更高。

主要技术参数（表中摘录）
型号：KMB-2200
送料结构：臂式
工作台结构：刷式
折弯长度：2250 mm
板材长度：2200 mm
板材宽度：1500 mm
折弯高度：175 mm
最小四面成形尺寸：320 x 200 mm
最小两面成形尺寸：200 mm
最小弧半径：1.2 mm
最大连续折弯速度：0.5 s/刀片
上下刀片间断距：190 mm
折弯精度：0.03 mm
折弯角度范围：0–180°
最大材料厚度：铝 2.0 mm / 碳钢 1.5 mm / 不锈钢 1.0 mm
最小材料厚度：0.35 mm
CNC 系统：SYNTEC / Taiwan New Generation
操作系统：Win7+OS
轴数：标准 13 轴
额定电压：380 V
峰值功率：24 KW
平均功率：4.5 KW
整机尺寸：4850 x 2780 x 2600 mm
整机重量：约 12,000 kg

配置细节（关键项）

• 机架：自主设计 QT500 铸件机架，经过严格消应力处理以保证长期几何精度稳定。
• 模具：高频淬火回火，耐磨性和使用寿命提高。
• 控制系统：台湾新一代 CNC（Kefei CNC），实现精确多轴匹配和简化编程。
• 供油与自润滑系统：自动加油并具低油报警，确保安全运行。
• 平整功能：具备工件平整能力。
• 上下压边：实现工件上下死边成形。
• 手轮：防撞刀功能，用户可通过手轮对各轴进行手动定位。
• 自动化生产线接口：可与上下游设备对接实现自动化生产。
• 高级与弧命令：支持半径输入的直接弧命令调用以完成弧形折弯。
• 伺服驱动：Inovance/Hechuan 总线伺服，抗过载、低速平稳、高精度。
• 电气元件：施耐德元件，性能稳定可靠。
• 微型继电器：日本 Izumi 继电器，铜线圈，导电性好且寿命长。

折弯样例展示
KaFe 板料折弯中心 KMB-2200 能在无模具条件下折制直角、非直角、弧形以及上下折等多种复杂形状，适用于不同工业零部件与应用场景。

技术规格

• 型号：KMB-2200
• 折弯长度：2250 mm
• 板材长度：2200 mm
• 板材宽度：1500 mm
• 折弯高度：175 mm
• 最小四面成形尺寸：320 x 200 mm
• 最小两面成形尺寸：200 mm
• 最小弧半径：1.2 mm
• 最大连续折弯速度：0.5 s/刀片
• 断距：190 mm
• 折弯精度：0.03 mm
• 折弯角度范围：0–180°
• 材料厚度（最大）：铝 2.0 mm / 钢 1.5 mm / 不锈钢 1.0 mm
• 材料厚度（最小）：0.35 mm
• CNC 系统：SYNTEC / Taiwan New Generation
• 操作系统：Win7+OS
• 轴数：标准 13 轴
• 电压：380 V
• 峰值功率：24 KW
• 平均功率：4.5 KW
• 整机尺寸：4850 x 2780 x 2600 mm
• 整机重量：约 12,000 kg
• 主要部件与功能：QT500 铸件机架、MYE TBI 丝杠、PMI/SHAC 导轨、Inovance/Hechuan 伺服、施耐德电器、日本 Izumi 继电器、自动加油、防撞刀功能、生产线接口
