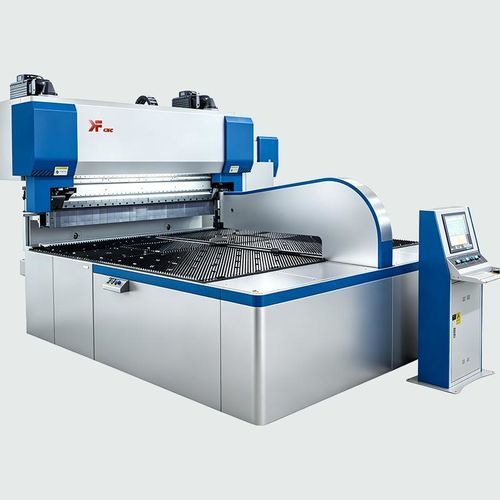

伺服电机折弯设备 B2530

金属薄板自动PLC控制

简短描述

• 适用于连续多面折弯的高效板材折弯机，配备自动换刀（ATC）功能
• Germany Beckhoff 闭环控制系统，保证高折弯精度
• 采用 Italy GIVI MEASURE 精密线性编码器进行位置反馈
• 机身经热处理，高强度以确保长期稳定性
• 无需手动更换折弯工具；夹紧工具可根据板材长度自动调节
• 自动编程软件可完成工艺规划、校验与优化
• 全伺服电机控制，实现高速与节能运行
• 自动控制压紧力，重叠功能为可选项

技术规格
型号: B2530
单位: mm / KN / ° / T / KVA（按项目适用）
最大折弯长度: 2500 mm
工件对角线最大长度: 2800 mm（展开）
最小箱体尺寸: 410×230 mm（内侧宽）
最大折弯高度: 300 mm
最大折弯力: 280 KN
最大压紧力: 1100 KN（选配）
最大内扣深度: 30 mm
板厚: 0.5-1.5 mm（碳钢）
折弯角度: -130° 至 +130°
折弯角度精度: ±0.75°
折弯直线度: ±0.3 mm/m
定位精度: ±0.1 mm
折弯长度调节: 自动
折弯过程: 自动
重叠功能: 可选（最大压紧力: 1100 KN）
轴数: 18
气压: ≥0.6 MPa
功率: 65 KVA
重量: 21 T
机器尺寸: 5000×3200×2800 mm

标准组件

• 控制器: Germany Beckhoff
• I/O 模块: Germany Beckhoff
• 栅尺: Italy GIVI MEASURE
• 传感器: Germany BALLUFF
• 继电器: Schneider / Omron
• 伺服电机与驱动: VEICHI
• 重载精密滚珠丝杠: Nanjing YIGONG
• 重载精密导轨: Nanjing YIGONG
• 精密减速机: Lee Ming, Taiwan
• 精密轴承: NSK, Japan
• 同步带与轮: Fulong, Ningbo
• 气动元件: SMC / Airtac
• 润滑组件: BIJUR
• 软件: Kafe

特性 / 技术规格

• 型号: B2530
• 最大折弯长度: 2500 mm
• 工件对角线长度: 2800 mm（展开）
• 最小箱体尺寸: 410×230 mm（内侧宽）
• 最大折弯高度: 300 mm
• 最大折弯力: 280 KN
• 最大压紧力: 1100 KN（选配）
• 板厚（碳钢）: 0.5 - 1.5 mm
• 折弯角度: -130° 至 +130°
• 折弯角度精度: ±0.75°
• 折弯直线度: ±0.3 mm/m
• 定位精度: ±0.1 mm
• 轴数: 18
• 所需气压: ≥0.6 MPa
• 功率: 65 KVA
• 重量: 21 T
• 机器尺寸: 5000 × 3200 × 2800 mm
