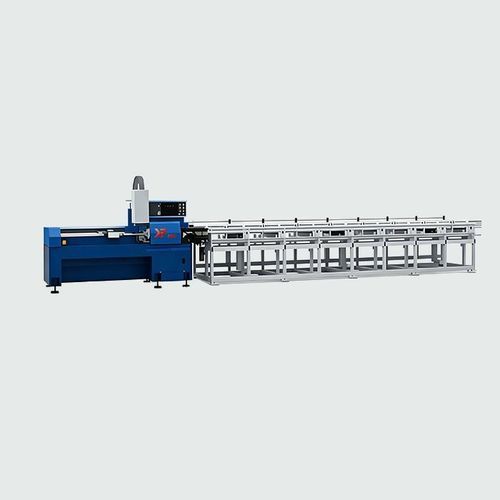

激光切割机 KCT series

用于金属管道伺服控制式

简要说明

• 小管专用超精密卡盘
• 高刚性机床床身，保证加工稳定
• 密闭防尘组件
• 可选半自动上料系统

主要特性
超精密专用卡盘
为小直径管设计的封闭式高精度卡盘，可实现±0.1 mm 以内的夹持精度。结构有效降低污染，保证对精密工件的重复定位能力。

高刚性重载床身
床身经过龙门铣削与精密整饰加工，最大限度提高抗振、抗扭和抗变形能力。结构刚性支持连续稳定的高强度运行并延长使用周期。

半自动辅助上料系统（可选）
可选上料器适配多种管材规格与长度，可一次预置最多6根管材，减少人工干预，提高上料效率与产线连续性。

伺服驱动可移动前卡盘
伺服控制的可移动前卡盘允许在前后卡盘之间进行激光切割，对长工件实现高精度切割并在高速加工中维持同心度。

技术参数
机型：KCT3 / KCT6
夹持范围（KCT3）：圆管 Φ3–25 mm；方管 □3–23 mm
夹持范围（KCT6）：圆管 Φ3–80 mm；方管 □3–80 mm
激光功率：1500 W（KCT3）；1500 W / 3000 W（KCT6）
最大转速：300 r/min（KCT3）；200 r/min（KCT6）
有效切割长度：3000 mm（KCT3）；6500 mm（KCT6）
卡盘结构：30个气动卡盘（KCT3）；80个气动卡盘（KCT6）
额定电压与频率：3相 380 V 50 Hz

适用行业

• 医疗器械部件
• 家具五金
• 照明行业
• 电子行业
• 小管装配

应用场景
微管精密切割、薄壁小直径管件加工、需要高速且稳定加工的工业生产线场景。

规格 / 技术参数

• 型号：KCT3 / KCT6（KCT 系列）
• KCT3 夹持范围：圆 Φ3–25 mm；方 □3–23 mm
• KCT6 夹持范围：圆 Φ3–80 mm；方 □3–80 mm
• 激光功率选项：1500 W；3000 W（KCT6 可选）
• 最大转速：300 r/min（KCT3），200 r/min（KCT6）
• 有效切割长度：3000 mm（KCT3），6500 mm（KCT6）
• 卡盘：30 个气动卡盘（KCT3），80 个气动卡盘（KCT6）
• 额定电压/频率：3 相 380 V 50 Hz
