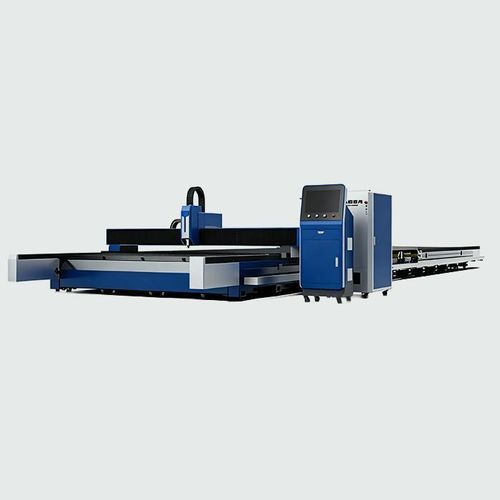

3D激光切割机 KC series用于钢材用于金属用于厚金属板
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 3D激光
- 加工材料
- 用于金属, 用于钢材
- 切割产品
- 用于厚金属板, 用于金属板, 片材
- 相关功能
- 磨斜棱, 焊接
- 相位
- 三相
- 构造特性
- 大尺寸, 龙门式, 带轨道
- 其他特性
- 高速, 模块化
- X轴
最多: 34,000 mm
(1,338.58 in)最少: 8,000 mm
(314.96 in)- Y轴
2,500 mm, 3,200 mm
(98.43 in, 125.98 in)- 切割速度
110 m/min
- 激光功率
最多: 120,000 W
最少: 3,000 W
- 重复精度
0.02 mm, 0.03 mm
(0.0008 in, 0.0012 in)- 加速度
14.72 m/s²
(48.29 ft/s²)- 电源
380 V
产品介绍
简短描述
1 超长工作区与无缝可扩展性
地轨系统可从标准配置扩展至12–60米（及以上），以适应超大工件。模块化导轨设计支持现场延长，所需土建工作量小，可随生产需求增长而提升长度，无需更换主机。
2 高动态龙门以提高产能
为往复高速运行设计，龙门在地轨上以较高空行速度运行以减少非切割循环时间。该配置适用于长尺寸、高产量零件加工，强调产能和重复性。
3 轻量一体化梁与双驱动协同
低惯性、高强度的一体化梁在高速运动中可降低振动和惯性影响。配合同步双电机驱动，保证全行程的扭矩均衡与高精度定位，从而在大板材和长型材上维持一致的切割质量。
4 可选3D倒角系统以便焊接准备
可升级为支持±45°多角度倾斜的专业3D切割头。一次通过即可实现V、X、Y、K等型倒角，减少二次打磨，提高厚板焊接前处理效率。
技术参数
Machine Model: KC8025 | KC12025 | KC13032 | KC16032 | KC24032 | KC34032
工作区域: 8000mm*2500mm | 12000mm*2500mm | 13000mm*3200mm | 16000mm*3200mm | 24000mm*3200mm | 34000mm*3200mm
激光功率: 3000W/6000W/120000W/20000W | 6000W/120000W/20000W/30000W | 6000W/120000W/20000W/30000W | 120000W/20000W/30000W | 120000W/20000W/30000W/40000W | 6000W/120000W/20000W/30000W/40000W
X/Y 位置精度: ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm
X/Y 重复定位精度: ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm
最大联动定位速度: 110m/min | 110m/min | 110m/min | 110m/min | 110m/min | 110m/min
最大加速度: 1.5G | 1.5G | 1.5G | 1.5G | 1.5G | 1.5G
额定电压与频率: 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz
适用行业
造船、风电、钢结构、铁路、桥梁工程、大型机械、压力容器
应用场景
超大板材切割；长型重板加工；可扩展床身；高功率20kW–40kW；现场定制长度。
规格 / 技术数据
- 地轨系统，可扩展
- 高动态龙门
- 双驱动高稳定性
- 可选3D倒角 ±45°
- 符合欧盟安全标准
1 超长工作区与无缝可扩展性
地轨系统可从标准配置扩展至12–60米（及以上），以适应超大工件。模块化导轨设计支持现场延长，所需土建工作量小，可随生产需求增长而提升长度，无需更换主机。
2 高动态龙门以提高产能
为往复高速运行设计，龙门在地轨上以较高空行速度运行以减少非切割循环时间。该配置适用于长尺寸、高产量零件加工，强调产能和重复性。
3 轻量一体化梁与双驱动协同
低惯性、高强度的一体化梁在高速运动中可降低振动和惯性影响。配合同步双电机驱动，保证全行程的扭矩均衡与高精度定位，从而在大板材和长型材上维持一致的切割质量。
4 可选3D倒角系统以便焊接准备
可升级为支持±45°多角度倾斜的专业3D切割头。一次通过即可实现V、X、Y、K等型倒角，减少二次打磨，提高厚板焊接前处理效率。
技术参数
Machine Model: KC8025 | KC12025 | KC13032 | KC16032 | KC24032 | KC34032
工作区域: 8000mm*2500mm | 12000mm*2500mm | 13000mm*3200mm | 16000mm*3200mm | 24000mm*3200mm | 34000mm*3200mm
激光功率: 3000W/6000W/120000W/20000W | 6000W/120000W/20000W/30000W | 6000W/120000W/20000W/30000W | 120000W/20000W/30000W | 120000W/20000W/30000W/40000W | 6000W/120000W/20000W/30000W/40000W
X/Y 位置精度: ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm
X/Y 重复定位精度: ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm
最大联动定位速度: 110m/min | 110m/min | 110m/min | 110m/min | 110m/min | 110m/min
最大加速度: 1.5G | 1.5G | 1.5G | 1.5G | 1.5G | 1.5G
额定电压与频率: 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz
适用行业
造船、风电、钢结构、铁路、桥梁工程、大型机械、压力容器
应用场景
超大板材切割；长型重板加工；可扩展床身；高功率20kW–40kW；现场定制长度。
规格 / 技术数据
- 系列：KC series
- 工作区域选项：根据型号从8000mm*2500mm到34000mm*3200mm
- 激光功率选项随型号不同（示例包括3kW、6kW、20kW、30kW、40kW及列表中更大值）
- X/Y 定位精度：±0.03mm
- X/Y 重复精度：±0.02mm
- 最大联动（定位）速度：110 m/min
- 最大加速度：1.5G
- 额定电压与频率：三相 380V，50Hz
- 可选3D倒角头，支持±45°多角度能力
- 地轨可现场扩展（模块化轨道设计），适用长度约12 m至60 m及以上
