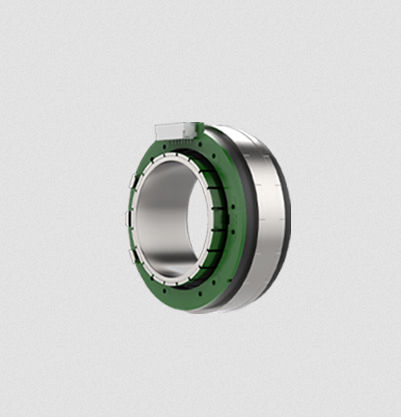

无刷电机 115ZWC37X-148V模块化紧凑型
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 无刷
- 电压
- 48V
- 构造
- 模块化, 紧凑型, 扁平, 无框
- 极数
- 30柱
- 应用
- 用于医疗设备, 用于机器人, 半导体工业
- 功率
570 W
(0.77 hp)- 强度
14.1 A
- 扭矩
3.9 Nm
(2.876492 ft.lb)- 旋转速度
1,400 rpm
(8,796.4594 rad.min-1)- 直径
115 mm
(4.53 in)
产品介绍
115mm 无框无刷直流电机 — 结构概述
115mm 无框无刷直流电机 采用 定子与转子模块化设计结合 优化的槽形比例显著提升了 电机的转矩密度。
转子具有 较大的内孔空间定子可由客户进行 嵌入式安装设计方便实现 个性化集成包括安装结构与冷却系统。
该结构为定制系统提供了 更高的灵活性。
优化的槽极组合 有效减少了 齿槽转矩确保电机 运行平稳顺畅。
整体结构 紧凑、轻量化、高度集成。
- 电机型号: 115ZWC37X-1
- 定子外径: 115±0.027 mm
- 转子内径: 74+0.03 mm
- 槽数: 27
- 极对数: 15
- 绕组连接方式: 星形连接
- 绝缘等级: F
- 工作类型: S2
- 反馈方式: 霍尔传感器
- 换向角: 120°
- 绝缘强度 (耐压): 1200VAC/3mA/1s
- 绝缘电阻: 50MΩ/500VDC
- 定子重量: 815 g
- 转子重量: 245 g
- 空载转速: 1750 RPM
- 空载电流: 1.8 A (REF)
- 额定电压: 48 VDC
- 额定功率: 570 W
- 额定转矩: 3.9 N·m
- 额定转速: 1400 RPM
- 额定电流: 14.1 A
- 转矩常数: 0.281 Nm/A
- 反电动势常数 (有效值): 20.8 Vrms/Krpm
- 峰值转矩: 12.7 N·m
- 峰值电流: 47 A
- 惯性矩: 3930 g·cm²
