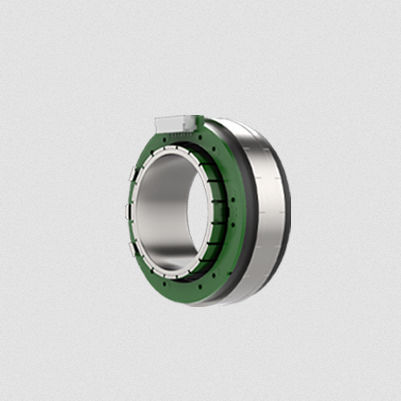

无刷电机 25ZWC10X-1

24伏模块化紧凑型

25mm 无框无刷直流电机 — 结构概述 25mm 无框无刷直流电机 采用 定子与转子模块化设计结合 优化的槽形比例显著提升了 电机的转矩密度。 转子具有 较大的内孔空间定子可由客户进行 嵌入式安装设计方便实现 个性化集成包括安装结构和冷却系统。 该结构为定制系统提供了 更高的灵活性。 优化的槽极组合 有效减少了 齿槽转矩确保电机 运行平稳顺畅。 整体结构 紧凑、轻量化、高度集成。 - 电机部件编号: 25ZWC10X-1 - 定子外径: 25mm (±0.016) - 转子内径: 11.6mm (+0.018) - 槽数: 12 - 极对数: 7 - 相间电阻: 0.42Ω - 相间电感: 0.123mH - 绕组连接方法: 星形连接 - 绝缘等级: F - 工作类型: S2 - 换向角: 120° - 绝缘强度 (耐压): 600VAC/1s/3mA - 绝缘电阻: 50MΩ/500VDC - 定子重量: 20g - 转子重量: 3.2g - 空载速度: 26000 RPM - 空载电流: 0.65A (REF) - 额定电压: 24VDC - 额定功率: 70W - 额定转矩: 0.032 N·m - 额定速度: 22650 RPM - 额定电流: 3.8A - 转矩常数: 0.009 Nm/A - 反电动势常数 (有效值): 0.65 Vrms/Krpm - 峰值转矩: 0.105 N·m - 峰值电流: 13A - 惯性矩: 1.47 g·cm²
