产品简介

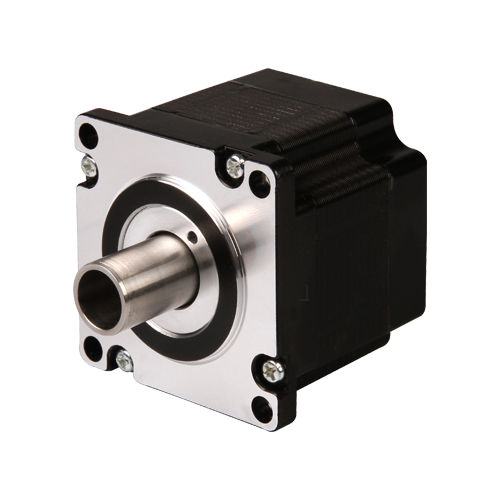

本型号为尺寸 34（86 mm）混合式空心轴步进电机 34HS2076，最大保持力矩可达 4.5 N·m。可选项包括特殊绕组、轴定制及空心轴编码器组件。有关选项详情请联系 DINGS'。

电机规格参数（表）
型号 | 额定电压 (V) | 电流 (A [RMS]) | 电阻 (Ω) | 电感 (mH) | 保持力矩 (N·m) | 定位力矩 (N·m) | 电机长度 (mm)
34HS2076 | 5.7 | 3.0 | 1.9 | 15 | 4.5 | 0.095 | 76

外形尺寸图
提供尺寸 34（86 mm）的外形尺寸图和尺寸图片，以便于机械集成和安装设计。

矩频曲线
为该型号提供矩频（扭矩）曲线。测试条件：在 48 VDC、使用 DS-OLS8-FPD 双极斩波驱动器且按额定电流（RMS）条件下测试。电机扭矩会随供电电压、驱动方式及工况变化；建议在系统设计时预留约 50% 的扭矩安全余量。

选项 - 编码器选项
可选编码器分辨率（CPR）：64、100、200、500、1000、1800、2000、2500、3600、4000、5000、7200、8000、10000
编码器输出（示例对应）：单端输出标识：0、1、2、3、4、5、6、7、8。差分输出标识：A、B、C、D、E、F、G、H、I、J、K、L、M。

特性 / 技术规格

• 型号：34HS2076
• 额定电压：5.7 V
• 额定电流（RMS）：3.0 A
• 相电阻：1.9 Ω
• 相电感：15 mH
• 保持力矩：4.5 N·m（最大）
• 定位力矩：0.095 N·m
• 电机长度：76 mm
• 轴型：空心轴，尺寸 34（86 mm）
• 矩频曲线测试条件：48 VDC，使用 DS-OLS8-FPD 双极斩波驱动器，按额定电流（RMS）测试
• 可选项：编码器（多种分辨率、单端/差分输出）、特殊绕组、轴定制、空心轴编码器组装
