步进器电动机控制 / 用于传动轴 14HS20 series

用于传动轴轴轴用

产品概述

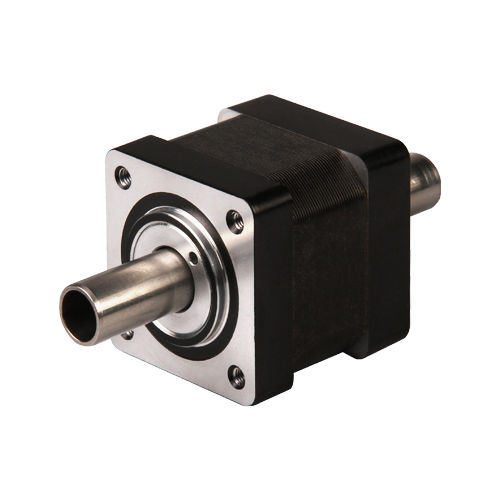

35 mm（14号）空心轴步进电机，型号包括14HS2033和14HS2045，最大保持力矩可达0.36 N·m。空心轴设计便于轴穿透及直接集成编码器，适用于紧凑型工业运动系统。

电机特性
型号 | 额定电压 (V) | 电流 (A [RMS]) | 电阻 (Ω) | 电感 (mH) | 保持力矩 (N·m) | 定位力矩 (N·m) | 电机长度 (mm)
14HS2033 | 3.5 | 1.0 | 3.5 | 3.6 | 0.15 | 0.006 | 33.6
14HS2045 | 6 | 1.0 | 6 | 7.8 | 0.32 | 0.01 | 45.6

外形尺寸图
提供35 mm（14号）系列的外形尺寸图与产品图，便于机械安装与布局校核。

转矩性能曲线
测试条件
在24 VDC、使用DS-OLS8-FRS4双极性斩波驱动器且以额定电流（RMS）测得。电机转矩会随电源电压和驱动参数变化；建议在连续工业应用中留有50%设计余量。

选件 — 编码器选项

• 分辨率（CPR）：50、100、192、200、250、256、360、400、500、720、900、1000、1250、2000、2500、4000、5000
• 单端输出编码：0、1、2、3、4、5、6、7、8、9、10、11、12
• 差分输出编码：A、B、C、D、E、F、G、H、I、J、K、L、M、N、O、P、Q

特性 / 技术规格

• 系列：空心轴步进电机（35 mm / 14号）
• 最大保持力矩：0.36 N·m
• 型号14HS2033 — 额定电压：3.5 V；电流（RMS）：1.0 A；电阻：3.5 Ω；电感：3.6 mH；保持力矩：0.15 N·m；定位力矩：0.006 N·m；电机长度：33.6 mm
• 型号14HS2045 — 额定电压：6 V；电流（RMS）：1.0 A；电阻：6 Ω；电感：7.8 mH；保持力矩：0.32 N·m；定位力矩：0.01 N·m；电机长度：45.6 mm
• 矩频曲线测试条件：使用DS-OLS8-FRS4驱动器，测试电压24 VDC，按额定电流（RMS）进行测试
• 选件：空心轴编码器集成、特殊绕组与轴改造 — 配置与交期请联系DINGS
