电动执行器

线性步进式丝杠

产品概述

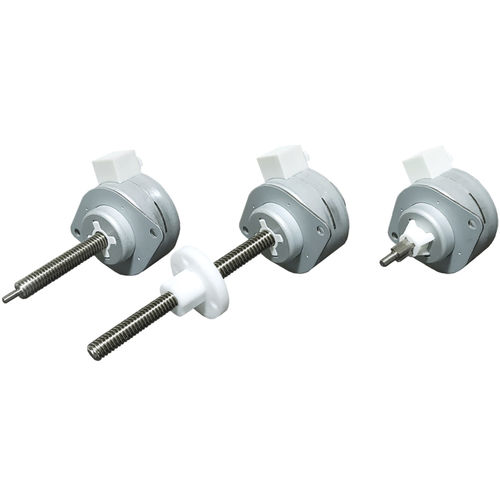

36 mm 框架的 PM 步进线性执行器提供 External、Non‑Captive 和 Kaptive 三种结构。可按应用要求定制丝杆端部加工与行程长度。

电机特性
框架尺寸：36 mm
极性：双极性
执行器类型：External、Non‑captive、Kaptive
步距角：7.5°、15°
绕组选项：5V、12V
相电流：560 mA（5V）、230 mA（12V）
相电阻：9 Ω（5V）、52 Ω（12V）
相电感：11.5 mH / 72 mH（7.5° 5V/12V）、8 mH / 56 mH（15° 5V/12V）
功率消耗：5.6 W
转子惯性：8.5 g·cm²
绝缘等级：B；绝缘电阻：100 MΩ
重量：120 g

可选丝杆与步进位移

• 7.5° — Φ4.77 mm：导程 0.635 mm (0.025 in) → 步进位移 0.0132 mm (0.00052 in) — 代码 A
• 7.5° — Φ4.77 mm：导程 1.27 mm (0.05 in) → 步进位移 0.0265 mm (0.00104 in) — 代码 D
• 7.5° — Φ4.77 mm：导程 2.54 mm (0.1 in) → 步进位移 0.0529 mm (0.00208 in) — 代码 K
• 7.5° — Φ6.35 mm：导程 0.6096 mm (0.024 in) → 步进位移 0.0127 mm (0.0005 in) — 代码 AA
• 7.5° — Φ6.35 mm：导程 1.2192 mm (0.048 in) → 步进位移 0.0254 mm (0.001 in) — 代码 B
• 7.5° — Φ6.35 mm：导程 2.4384 mm (0.096 in) → 步进位移 0.0508 mm (0.002 in) — 代码 J
• 15° — Φ4.77 mm：导程 0.635 mm (0.025 in) → 步进位移 0.0265 mm (0.00104 in) — 代码 A
• 15° — Φ4.77 mm：导程 1.27 mm (0.05 in) → 步进位移 0.0529 mm (0.00208 in) — 代码 D
• 15° — Φ4.77 mm：导程 2.54 mm (0.1 in) → 步进位移 0.1058 mm (0.00417 in) — 代码 K
• 15° — Φ6.35 mm：导程 0.6096 mm (0.024 in) → 步进位移 0.0254 mm (0.001 in) — 代码 AA
• 15° — Φ6.35 mm：导程 1.2192 mm (0.048 in) → 步进位移 0.0508 mm (0.002 in) — 代码 B
• 15° — Φ6.35 mm：导程 2.4384 mm (0.096 in) → 步进位移 0.1016 mm (0.004 in) — 代码 J

外形尺寸图
可选结构：External / Non‑Captive / Kaptive（为每种结构提供图纸）。

• 行程 16 mm — 前伸 A：12 ±0.25 mm — 总伸 B：41 mm — 机身长度 C（最大）：31.5 mm
• 行程 25 mm — 前伸 A：21 ±0.25 mm — 总伸 B：59 mm — 机身长度 C（最大）：40.5 mm
• 行程 38 mm — 前伸 A：34 ±0.25 mm — 总伸 B：85 mm — 机身长度 C（最大）：53.5 mm

速度‑推力曲线
提供 36 mm PM 系列的速度‑推力曲线（通常针对不同工作条件提供两组曲线），以便选型参考。

选项

• 丝杆端部加工：支持定制丝杆端部加工（按需提供）。
• 特氟龙涂层：提供特氟龙涂层丝杆，适用于无油脂丝杆‑螺母组合；涂层可延长寿命并在某些情况下提升推力，适用于全部丝杆选项及所有 PM 型号。

特性 / 技术规格

• 品牌：DINGS
• 产品系列：PM Stepper Linear Actuator
• 框架尺寸：36 mm
• 结构形式：External / Non‑captive / Kaptive
• 绕组类型：双极性
• 步距角：7.5°、15°
• 电压：5V、12V
• 每相电流：560 mA（5V）、230 mA（12V）
• 每相电阻：9 Ω（5V）、52 Ω（12V）
• 每相电感：11.5 mH / 72 mH（7.5° 5V/12V）、8 mH / 56 mH（15° 5V/12V）
• 功率消耗：5.6 W
• 转子惯量：8.5 g·cm²
• 绝缘等级：B
• 绝缘电阻：100 MΩ
• 重量：120 g
• 可选丝杆直径与导程：Φ4.77 mm、Φ6.35 mm（代码 A, D, K, AA, B, J）
• 行程示例：16 mm、25 mm、38 mm
• 选项：丝杆端部加工、特氟龙涂覆
