电动执行器

线性步进式丝杠

产品概述

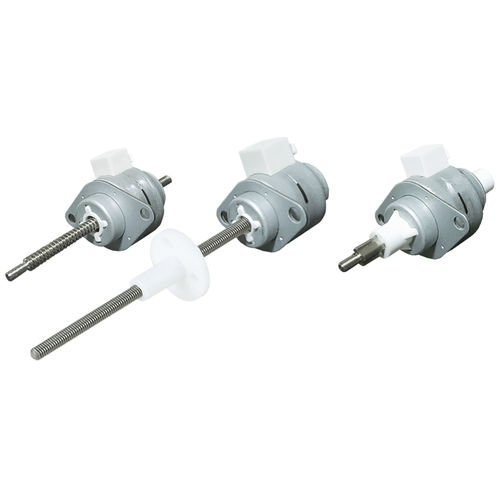

PM 25 mm 步进线性执行器提供 External、Non‑Captive 和 Kaptive 三种结构。可选多种丝杆直径与导程，并可定制丝杆端部加工与长度，以满足不同行业的安装和运动要求。

电机特性
25 mm 机框
绕组类型：双极性（Bi‑Polar）
执行器类型：External、Non‑Captive、Kaptive
步距角：7.5° / 15°
绕组电压：5 V、12 V
7.5° 配置与 15° 配置均支持 5V / 12V 绕组
相电流（示例）：370 mA（5 V）、160 mA（12 V）
相电阻（示例）：13.5 Ω（5 V）、70 Ω（12 V）
相电感（示例）：7.5° 时 12.5 mH / 65 mH；15° 时 9.5 mH / 47 mH
功率：3.85 W
转子惯量：1.08 g·cm²
绝缘等级：B
绝缘电阻：100 MΩ
重量：50 g

可选丝杆与步进位移
7.5° — Φ3.5 mm

• 导程 0.3 mm → 每步位移 0.00625 mm → 代号 AF
• 0.6096 mm → 0.0127 mm → 代号 AA
• 1.0 mm → 0.02083 mm → 代号 AB
• 1.2192 mm → 0.0254 mm → 代号 B
• 2.0 mm → 0.04167 mm → 代号 G
• 2.4384 mm → 0.0508 mm → 代号 J
• 4.0 mm → 0.0833 mm → 代号 M

• Φ4.77 mm — 导程 0.635 mm → 0.0132 mm → 代号 A
• Φ4.77 mm — 导程 1.27 mm → 0.0265 mm → 代号 D
• Φ4.77 mm — 导程 2.54 mm → 0.0529 mm → 代号 K

15°

• Φ3.5 — 导程 0.3 mm → 每步位移 0.0125 mm → 代号 AF
• Φ3.5 — 0.6096 mm → 0.0254 mm → 代号 AA
• Φ3.5 — 1.0 mm → 0.0417 mm → 代号 AB
• Φ3.5 — 1.2192 mm → 0.0508 mm → 代号 B
• Φ3.5 — 2.0 mm → 0.0833 mm → 代号 G
• Φ3.5 — 2.4384 mm → 0.1016 mm → 代号 J
• Φ3.5 — 4.0 mm → 0.1667 mm → 代号 M

• Φ4.77 mm — 导程 0.635 mm → 每步位移 0.0265 mm → 代号 A
• Φ4.77 mm — 导程 1.27 mm → 0.0529 mm → 代号 D
• Φ4.77 mm — 导程 2.54 mm → 0.1058 mm → 代号 K

外形尺寸（External / Non‑Captive / Kaptive）

• 行程 X = 13 mm — 前伸 A = 10.5 ±0.25 mm — 总伸出 B = 36.5 mm — 机身长度 C（最大）= 27.5 mm
• 行程 X = 18 mm — A = 15.5 ±0.25 mm — B = 46.5 mm — C = 32.5 mm
• 行程 X = 25 mm — A = 22.5 ±0.25 mm — B = 60.5 mm — C = 39.5 mm
• 行程 X = 31 mm — A = 28.5 ±0.25 mm — B = 72.5 mm — C = 45.5 mm

速度‑推力曲线
产品资料中提供 25 mm PM 执行器的速度—推力曲线（图示），用于按速度与推力需求选择合适的导程和步距角。

选项

• 丝杆端部加工：多种加工形式以便机械对接。
• 特氟龙（PTFE）涂层：可选，适用于无需润滑的丝杆/螺母组合；相较于常规 SUS 丝杆，特氟龙涂覆丝杆具有更长寿命和更好的推力表现。适用于所有丝杆选项及 External/Non‑Captive/Kaptive 类型。

特征 / 规格

• Brand: DINGS
• 系列：PM Stepper Linear Actuator（25 mm）
• 绕组类型：双极性
• 机框：25 mm
• 类型：External、Non‑Captive、Kaptive
• 步距角：7.5°、15°
• 工作电压：5 V、12 V
• 相电流：370 mA / 160 mA
• 相电阻：13.5 Ω / 70 Ω
• 相电感：9.5–65 mH
• 额定功率：3.85 W
• 转子惯量：1.08 g·cm²
• 绝缘等级：B — 绝缘电阻：100 MΩ
• 重量：50 g
