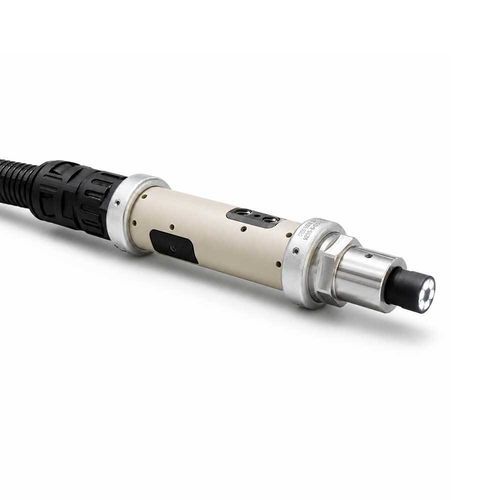

空间测量仪 PROMAC-X

概述
PROMAC-X是一款用于测量圆柱形加工件（如挤出机筒体和物料筒）内孔磨损、腐蚀、椭圆度及表面缺陷的精密仪器。它量化磨损程度、定位损伤区域、评估剩余寿命并支持预测性维护，适用于塑料、化学纤维和橡胶加工设备的内壁监测。

挤出机筒体的预防性检测
PROMAC-X针对例行维护中的预防性筒体磨损诊断而设计。无需完全拆解工艺段：在拔出螺杆且筒体清洁冷却的情况下即可进行测量。与传统拆解方法相比，可降低检测时间和人工成本。测量过程中，PROMAC-X记录内孔轮廓以识别磨损深度、腐蚀区域、椭圆度变化及异常表面附着。结果数据有助于判断是否继续运行、制定维护计划并延长使用寿命。

筒体磨损类型
识别的常见磨损类型：

• 磨耗（Abrasion）
• 腐蚀（Corrosion）

异常磨损示例：

• 粘附/摩擦（材料堆积导致异常表面）

SOLUTION
电子传感器
采用4点固定位置测量以捕捉孔径轮廓和局部缺陷。

测量范围
内孔检测直径：Ø25 - Ø50 mm
可定制检测直径：Ø50 - Ø450 mm

测量输出与报告
自动生成检测报告，包含磨损示意图和颜色编码地图，便于快速评估。

颜色编码磨损区域

• 绿 = 在磨损允许范围内
• 黄 = 警告，接近公差上限
• 红 = 磨损区域，请更换筒体/衬套

附注
适用于双螺杆和单螺杆挤出机筒体及类似圆柱形工艺设备。在拆除螺杆且筒体清洁冷却的情况下，可无需完全拆解即可测量。

技术规格

• 功率： <0.5 kW
• 电源：24 VDC
• 外形尺寸：Ø20 mm × 150 mm
• 总重量：0.5 kg（测量头）
• 精度：±0.01 mm
• 轴向测量分辨率：3–5 mm
• 测量效率：30 分钟内
• 工作温度：<50 ℃
• 内孔状态要求：清洁、光滑
