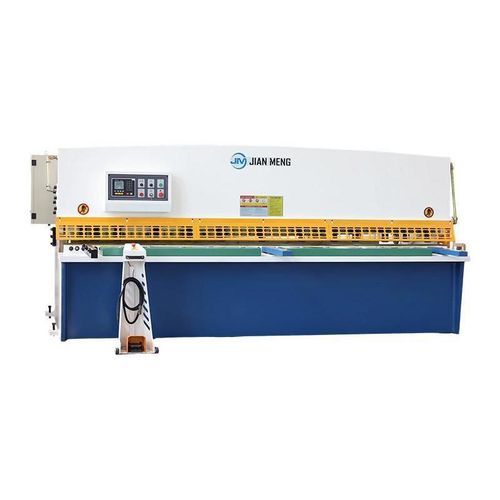

液压剪切机 QC12K

钢板振荡式线性

产品概述

• 摆式剪板机采用创新技术，拥有电动前角调节功能，确保每次切割的精准度。
• 简盟QC12K摆式剪板机采用创新技术，拥有电动前角调节功能，确保每次切割的精准度。
• 液压摆式剪板机是当前市场的热门产品，为全长和超宽板材的切割，提供高质量且经济的解决方案。

应力分析和有限元分析

• CAE软件SOLIDWORKS可用于分析压弯机和激光切割机机架的线性静态结构、应力和变形。
• 对于结构复杂、载荷高度复杂的情况、瞬态建模以及上述因素的组合，FEA非常有意义。

CNC系统

• ESTUNE21S 数控系统
• 高清液压显示屏
• 控制普通电机和变频器
• X轴智能定位
• 多步编程，40个程序，每个程序25步
• 内置时间继电器功能
• 一键功能切换
• 单边定位功能
• 一键备份、恢复参数
• 支持中文和英文
• 公制单位

液压阀组

• 采用品牌液压阀组
• 具有油压过载保护功能，很少发生漏油和阀门卡住的情况
• 实时油压监控，保证油路畅通，设备稳定运行

进料口

• 进料口设计符合安全标准，确保机器安全可靠运行
• Min进料高度等于板材厚度；Max进料高度等于板材厚度加20-25毫米
• 配有高度调节螺丝，方便用户轻松定制进料高度
• 配有前护栏和侧护栏，确保操作员安全

后挡料

• 剪切能力重要的因素之一是后挡料的设计及其稳定性
• 优良的产品、稳定性和精准的后挡料才能实现高质量的切割
• 高速滚珠丝杠的后挡料系统运动由直线导轨支撑，寿命长、灵敏度高、抗碰撞能力强

主电机

• 采用品牌电机，增加机器使用寿命，低噪音运行
• 电机功率等级和安装尺寸均符合IEC标准，使用和维护方便
• 可定制功率和电压，满足不同地区电压要求

技术参数
型号 切割厚度(mm) 切割宽度(mm) 行程次数(min-1) 后挡料行程(mm) 主电机功率(kW) 剪切角度(°) 外尺寸(mm) 重量(t)
4×2000 4 2000 20 20-600 7.5 1°30′ 2590×1610×1715 3.8
4×2500 4 2500 20 20-600 7.5 1°30′ 3140×1610×1630 4.3
4×4000 4 4000 8 20-600 7.5 1°30′ 4640×1640×1830 7.5
6×2000 6 2000 20 20-600 7.5 1°30′ 2590×1640×1720 4.6
6×2500 6 2500 18 20-600 7.5 1°30′ 3140×1640×1630 5.2
6×3200 6 3200 14 20-600 7.5 1°30′ 3840×1640×1630 6.3
6×4000 6 4000 12 20-600 11 1°30′ 4670×1900×1830 9.3
6×5000 6 5000 7 20-800 11 1°30′ 5770×2152×2065 15.8
6×6000 6 6000 7 20-800 15 1°30′ 6800×2300×2360 22.2
8×2500 8 2500 14 20-600 11 1°30′ 3140×1610×1660 5.3
8×3200 8 3200 10 20-600 11 1°30′ 3840×1610×1660 6.3
8×4000 8 4000 10 20-600 11 1°30′ 4700×1910×1830 9.5
8×5000 8 5000 7 20-800 15 1°30′ 5860×2252×2215 18.5
8×6000 8 6000 6 20-800 15 1°30′ 6870×2468×2410 24.6
10×2500 10 2500 10 20-600 15 2° 3400×1690×1800 7.8
10×3200 10 3200 8 20-600 15 1°48′ 4100×1690×1900 9.2
10×4000 10 4000 8 20-800 18.5 1°54′ 4850×2152×2090 15
12×2500 12 2500 10 20-600 15 2° 3400×1690×1800 7.8
12×3200 12 32000 10 20-800 18.5 1°30′ 4085×2050×2120 12
12×4000 12 4000 8 20-800 18.5 2° 4870×2250×2150 15.3
12×5000 12 5000 8 20-800 30 2° 5900×2480×2400 22.4
16×2500 16 2500 8 20-800 18.5 2° 3435×2050×2130 11.5
16×3200 16 3200 7 20-800 18.5 2° 4120×2192×2155 14.5
16×4000 16 4000 7 25-800 30 2° 4900×2300×2315 18.6
20×2500 20 2500 6 20-800 37 2°30′ 3450×2075×2515 15
20×3200 20 3200 5 25-800 37 2°30′ 4180×2300×2600 19
20×4000 20 4000 5 30-1000 37 2°30′ 4950×2388×2760 24
25×2500 25 2500 5 40-800 45 3° 3460×2300×2696 16.8

主要特点/规格

• 创新电动前角调节
• 高精度切割
• 多种型号可选，适应不同厚度和宽度板材
• 高效CNC控制系统
• 品牌液压阀组与电机
• 安全进料口设计
• 高稳定性后挡料系统
• 可定制电压与功率
