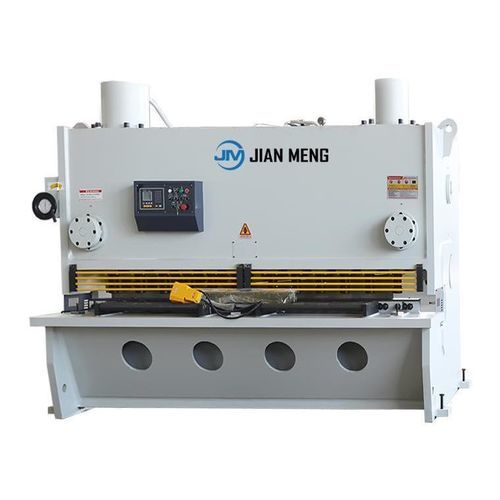

液压剪切机 QC11K钢板摆式线性
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 液压
- 应用
- 钢板
- 类型
- 摆式
- 其他特性
- CNC数控, 线性
- 板材厚度
最多: 30 mm
(1.18 in)最少: 6 mm
(0.24 in)- 工作长度
最多: 6,000 mm
(236.22 in)最少: 2,500 mm
(98.43 in)
产品介绍
产品概述
应力分析和有限元分析
CNC系统
液压阀组
自动角度调节
后挡料
主电机
技术参数
型号 | 切割厚度(mm) | 切割宽度(mm) | 行程次数(min-1) | 后挡料行程(mm) | 主电机功率(kW) | 剪切角度(°) | 外尺寸(mm) | 重量(t)
6×2500 | 6 | 2500 | 12 | 20-600 | 7.5 | 30′-2° | 3300×1580×2010 | 5
6×3200 | 6 | 3200 | 10 | 20-600 | 7.5 | 30′-2° | 4000×1680×2010 | 6.4
6×4000 | 6 | 4000 | 9 | 20-600 | 11 | 30′-2° | 4810×1730×2075 | 8.1
8×2500 | 8 | 2500 | 11 | 20-600 | 11 | 30′-2° | 3300×1600×4810 | 5.6
8×3200 | 8 | 3200 | 10 | 20-600 | 11 | 30′-2° | 3880×1630×2010 | 6.8
8×4000 | 8 | 4000 | 8 | 20-600 | 15 | 30′-2° | 4810×1800×2125 | 9.8
10×3200 | 10 | 3200 | 8 | 20-600 | 15 | 30′-2° | 3975×1800×2205 | 8.9
12×2500 | 12 | 2500 | 8 | 20-800 | 15 | 30′-2°30′ | 3275×1825×2180 | 8
12×3200 | 12 | 3200 | 7 | 20-800 | 15 | 30′-2°30′ | 3975×1860×2295 | 9.5
12×4000 | 12 | 4000 | 7 | 20-800 | 22 | 30′-2°30′ | 4880×2100×2460 | 14
16×2500 | 16 | 2500 | 7 | 20-800 | 22 | 30′-2°30′ | 3315×1950×2345 | 10.9
16×3200 | 16 | 3200 | 6 | 20-800 | 22 | 30′-2°30′ | 4015×2000×2350 | 13.4
20×2500 | 20 | 2500 | 6 | 20-800 | 30 | 30′-2°30′ | 3435×2220×2470 | 15.3
20×3200 | 20 | 3200 | 5 | 20-800 | 30 | 30′-2°30′ | 4235×2220×2470 | 18
25×3200 | 25 | 3200 | 5 | 20-800 | 45 | 30′-3° | 4715×2380×2965 | 24
25×4000 | 25 | 4000 | 4 | 20-800 | 45 | 30′-3° | 5110×2590×3200 | 31
25×6000 | 25 | 6000 | 5 | 20-1000 | 37*2 | 30′-3° | 7515×2965×3740 | 55.5
30×2500 | 30 | 2500 | 4 | 20-1000 | 55 | 30′-3°30′ | 3755×2500×3000 | 27
主要特点/规格
- 液压闸式剪板机因其可调节刀片间隙和角度的特性，成为用户进行板材剪切的热门选择。
- 在剪切厚度超过13毫米的板材时，闸式剪板机相比其他类型的剪板机具有诸多优势，包括价格优惠和剪切精度高。
应力分析和有限元分析
- CAE软件SOLIDWORKS可用于分析压弯机和激光切割机机架的线性静态结构、应力和变形。
- 对于结构复杂、载荷高度复杂的情况、瞬态建模以及上述因素的组合，FEA非常有意义。
CNC系统
- ESTUNE21S 数控系统
- 高清液压显示屏
- 控制普通电机和变频器
- X轴智能定位
- 多步编程，40个程序，每个程序25步
- 内置时间继电器功能
- 一键功能切换
- 单边定位功能
- 一键备份、恢复参数
- 支持中文和英文
- 公制单位
液压阀组
- 采用品牌液压阀组
- 具有油压过载保护功能，很少发生漏油和阀门卡住的情况
- 实时油压监控，保证油路畅通，设备稳定运行
自动角度调节
- 电动剪切角度调节装置，无需手动调节，根据板材厚度自动调整剪切角度
后挡料
- 剪切能力重要的因素之一是后挡料的设计及其稳定性
- 优良的产品、稳定性和精准的后挡料才能实现高质量的切割
- 高速滚珠丝杠的后挡料系统运动由直线导轨支撑，有助于后挡料实现更长寿命、更高灵敏度并增强对碰撞的抵抗力
主电机
- 采用品牌电机，增加机器使用寿命，并使机器保持低噪音环境下工作
- 电机的功率等级和安装尺寸均符合IEC标准，使用和维护方便
- 可定制机器的功率和电压，以满足客户所在地区的特定电压要求
技术参数
型号 | 切割厚度(mm) | 切割宽度(mm) | 行程次数(min-1) | 后挡料行程(mm) | 主电机功率(kW) | 剪切角度(°) | 外尺寸(mm) | 重量(t)
6×2500 | 6 | 2500 | 12 | 20-600 | 7.5 | 30′-2° | 3300×1580×2010 | 5
6×3200 | 6 | 3200 | 10 | 20-600 | 7.5 | 30′-2° | 4000×1680×2010 | 6.4
6×4000 | 6 | 4000 | 9 | 20-600 | 11 | 30′-2° | 4810×1730×2075 | 8.1
8×2500 | 8 | 2500 | 11 | 20-600 | 11 | 30′-2° | 3300×1600×4810 | 5.6
8×3200 | 8 | 3200 | 10 | 20-600 | 11 | 30′-2° | 3880×1630×2010 | 6.8
8×4000 | 8 | 4000 | 8 | 20-600 | 15 | 30′-2° | 4810×1800×2125 | 9.8
10×3200 | 10 | 3200 | 8 | 20-600 | 15 | 30′-2° | 3975×1800×2205 | 8.9
12×2500 | 12 | 2500 | 8 | 20-800 | 15 | 30′-2°30′ | 3275×1825×2180 | 8
12×3200 | 12 | 3200 | 7 | 20-800 | 15 | 30′-2°30′ | 3975×1860×2295 | 9.5
12×4000 | 12 | 4000 | 7 | 20-800 | 22 | 30′-2°30′ | 4880×2100×2460 | 14
16×2500 | 16 | 2500 | 7 | 20-800 | 22 | 30′-2°30′ | 3315×1950×2345 | 10.9
16×3200 | 16 | 3200 | 6 | 20-800 | 22 | 30′-2°30′ | 4015×2000×2350 | 13.4
20×2500 | 20 | 2500 | 6 | 20-800 | 30 | 30′-2°30′ | 3435×2220×2470 | 15.3
20×3200 | 20 | 3200 | 5 | 20-800 | 30 | 30′-2°30′ | 4235×2220×2470 | 18
25×3200 | 25 | 3200 | 5 | 20-800 | 45 | 30′-3° | 4715×2380×2965 | 24
25×4000 | 25 | 4000 | 4 | 20-800 | 45 | 30′-3° | 5110×2590×3200 | 31
25×6000 | 25 | 6000 | 5 | 20-1000 | 37*2 | 30′-3° | 7515×2965×3740 | 55.5
30×2500 | 30 | 2500 | 4 | 20-1000 | 55 | 30′-3°30′ | 3755×2500×3000 | 27
主要特点/规格
- 可调节刀片间隙和角度
- 适合厚板材剪切，精度高
- 多种型号可选，最大切割厚度可达30mm，最大切割宽度可达6000mm
- 配备数控系统，支持多步编程
- 采用品牌液压阀组和电机，稳定性高，寿命长
- 自动剪切角度调节，后挡料系统高灵敏度
