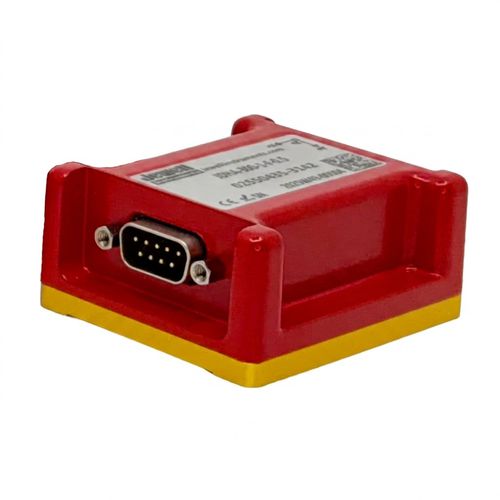

双轴加速度计 JDHA series

单轴3轴MEMS

产品概述
Jewell Instruments 的 Ruby 数字 MEMS 加速度计是高性能惯性传感器，提供出色的分辨率、频率响应和带宽，封装为 IP67 外壳，并采用与 Jewell 现有 MEMS 传感器相同的安装配置。

特性

• 量程：±0.5 g 至 ±1.0 g
• 温度补偿
• 数字接口选项：ASCII (RS-485 / RS-232) 和 Modbus (RS-485)
• 30 μg 数字分辨率的高精度
• 工作温度范围：-40° 至 +85° C
• 密封等级：IP67
• M12 与 DB9 端接选项
• 符合 CE 与 RoHS

应用

• 航空航天
• 军用
• 机器人
• 学术研究
• 风力涡轮机控制
• 轨道监测与测试
• 风电监测
• 振动监测
• 自动控制系统
• 车辆测试

尺寸
尺寸：2.25 × 2.25 × 1.99 in

性能规格（精选）
测量范围 (g)：±0.2 ; ±1.0
数字分辨率 (μg, 最大)：30 ; 30
重复性 (mg)：70 ; 70
非线性 (% FRO) 最大：0.04 ; 0.01
偏置温度灵敏度 (mg/°C 最大)：0.005 ; 0.005
横轴误差 (° 最大)：±0.25 ; ±0.25
带宽 (Hz nom) (-3 dB)：(采样率) / 4 ; (采样率) / 4
精度 - 温度传感器 (°C, 最大)：±2 ; ±2
预热时间 (秒 典型)：0.5 ; 0.5

电气 / 协议
轴数：1、2 或 3
输入电压范围 (VDC)：5 min，9 至 36 typ，38 max（反接保护）
功耗 - RS-485 终端启用 (mW, max)：800.0
功耗 - RS-485 终端禁用 (mW, max)：600.0
协议：ASCII (RS-485); ASCII (RS-232); MODBUS-RTU
波特率 (bps)：2400、4800、9600、19200、38400、57600、115200、230400、460800、500000（最大）
通信设置：8 位，1 停止位，偶数 | 奇数
数据采样率 (Hz)：3.9、7.8、15.6、31.2、62.5、125
节点 ID：0 + 序列号后 2 位
滤波：用户可选
总线终端 - 内部 (120Ω)：On/Off

环境 / 机械
工作温度范围：-40° 至 +85° C
存储温度范围：-55° 至 +105° C
振动：20 grms，5 Hz 至 2 kHz
冲击：180 g，0.011 秒，半正弦
密封：IP67（与 IP67 连接器配合时）

特性 / 技术规格

• 型号系列：JDHA 系列（100 / 200 / 300 变体）
• 尺寸：2.25 × 2.25 × 1.99 in
• 量程：高达 ±1.0 g
• 数字分辨率：30 μg（最大）
• 接口：ASCII (RS-485, RS-232), MODBUS-RTU
• 采样率：可选（3.9 至 125 Hz）
• 电源：支持内部 RS-485 终端（最大 800 mW）或禁用（最大 600 mW）
• 工作温度：-40° 至 +85° C
• 密封：与 IP67 连接器配合时为 IP67
• 合规性：CE、RoHS
