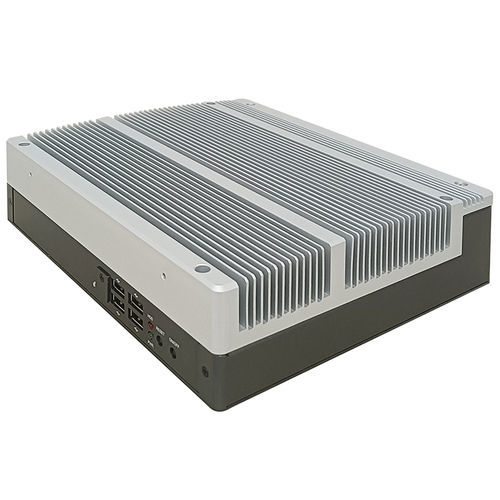

膨胀电脑 HB650I25-H610-B

台式壁挂DIN导轨

概述

HB650I25是Jetway推出的工业级Mini-ITX主板，基于Intel H610芯片组。支持LGA1700接口的Intel第12/13/14代桌面处理器（最高65W），可支持最多64GB DDR4内存，适用于带DC 12–19V输入及宽工作温度范围的紧凑型工业系统。主板提供多种I/O、双千兆以太网、M.2扩展以及双显示输出（DisplayPort + HDMI）。

主要特点

• 支持Intel第12/13/14代LGA1700桌面处理器（TDP最高65W）
• Intel H610芯片组，Mini-ITX板型
• 内存：2 x DDR4 SO-DIMM 3200MT/s，双通道，最高64GB
• 存储/扩展：1 x M.2 M-Key（2242/2280，PCIe x4）支持NVMe；1 x M.2 E-Key（2230）支持CNVi/PCIe x1/USB2.0
• I/O：6个USB（2 x USB3.2 Gen1，4 x USB2.0）、串口（2 x RS-232/422/485，2 x RS-232）、音频（MIC-in、Line-out）
• 显示：1 x DP1.4（最高7680 x 4320@60Hz）和1 x HDMI（最高4096 x 2160@60Hz），支持双显示
• 网络：2 x Realtek RTL8111H 千兆以太网

技术规格

• 主板形状：Mini-ITX（224.0 x 199.0 x 63.0 mm）
• CPU 插座：LGA1700，支持Intel第12/13/14代处理器（Alder Lake-S），最高65W
• 芯片组：Intel H610
• 内存：2 x DDR4 SO-DIMM（3200MT/s），双通道，最高64GB
• BIOS：AMI 128Mb Flash ROM
• Wake on LAN：支持
• 看门狗定时器：255级
• RTC电池：锂电池
• 操作系统支持：Windows 10（64-bit）、Windows 11（64-bit）、Linux
• 电源要求：DC-in 12–19V；电源模式 AT / ATX
• GPU：Intel UHD Graphics
• 显示输出：DP1.4（最大7680 x 4320@60Hz），HDMI（最大4096 x 2160@60Hz）；支持2个显示
• 音频：Realtek ALC897 编解码器；3W 放大器
• 以太网：2 x RJ45（Realtek RTL8111H GbE）
• 后置 I/O：2 x RS-232/422/485，2 x RS-232，1 x MIC-in，1 x Line-out，DC 12–19V Phoenix 接线端子，2 个 WiFi 天线孔，2 x USB3.2 Gen1
• 前置 I/O：1 x 风扇连接，4 x USB2.0，电源指示灯，硬盘指示灯，复位按钮，电源按钮
• M.2：1 x M-Key 2242/2280（PCIe x4）支持 NVMe；1 x E-Key 2230（CNVi/PCIe x1/USB2.0）用于 WiFi/BT
• 机械尺寸：224.0 x 199.0 x 63.0 mm
• 抗冲击：15G，11ms
• 振动：1 Grms / 5–500Hz（工作）
• 工作温度：-20°C 至 60°C
• 存储温度：-40°C 至 85°C
• 工作湿度：10–95% @40°C 非凝结
• 认证：CE / FCC Class A
• ESG：ErP、EU RoHS

应用场景

• 工业自动化与控制系统
• 边缘计算、物联网网关与紧凑型服务器
• 人机界面面板、数字标牌与信息查询终端
• 需要宽温和DC输入的嵌入式系统

包装清单

• HB650I25-H610 主机
• 电源线及适配器 19V/6.32A（120W FSP120-ABBN5）
• 壁挂安装套件（HCS650MWM01B-F）、螺丝包、导轨夹
• 可选：DC1225 风扇扩展模块
