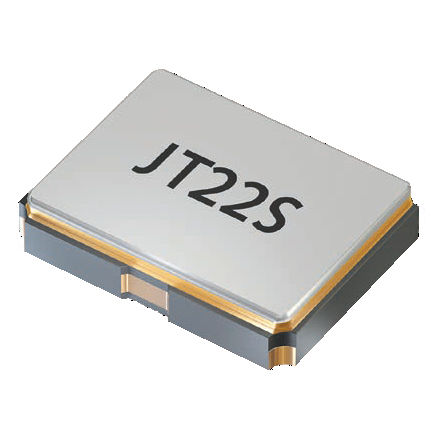

TCXO振荡器 JT22S

电子SMD工业

- 温度补偿晶体振荡器，2.5 x 2.0 mm温度补偿晶体振荡器，2.5 x 2.0 mm - 低功率VCTCXO或TCXO。 - 温度范围 -40 °C ~ +85 °C 可用 - ± 1.0 ppm的稳定性 - 陶瓷/金属封装 频率范围 9.5 ~ 52.0 MHz 频率 容忍/ 稳定性 在+25°C ± 1.5 ppm (包括2次回流焊) 温度 ± 1 ppm ~ ± 5 ppm (表1) 老化第一年±1ppm 电源电压 ± 0.2 ppm (VDC ± 5 %) 负荷变化 ± 0.2 ppm 消耗电流 1.5 mA max.< 26 MHz / 2.5 mA max.< 52 MHz 电源电压 VDC 1.8 / 2.5 / 2.8 / 3.0 / 3.3 (±5%) *。 操作温度见表1 存储 -40 °C ~ +85 °C 输出负载名义10 KΩ // 10 pF 最低0.8Vpp（削峰填谷）。 外部调谐范围 JT22SV ± 8 ppm min. 外部调谐电压 JT22SV 0.9 V ± 0.9 V at VDC = 1.8 V (标准) 1.5 V ± 1.0 V，VDC ≥ 2.5 V（标准）。 1.4 V ± 1.0 V，VDC ≥ 2.5 V（选件）。 开机时间最大 2.5毫秒 相位噪声在100Hz时 -109 dBc/Hz（典型值），在1 KHz时 -133 dBc/Hz（典型值）。 在1 KHz时，ƒo -133 dBc/Hz typ. 26 MHz在10 KHz -148 dBc/Hz典型值。
