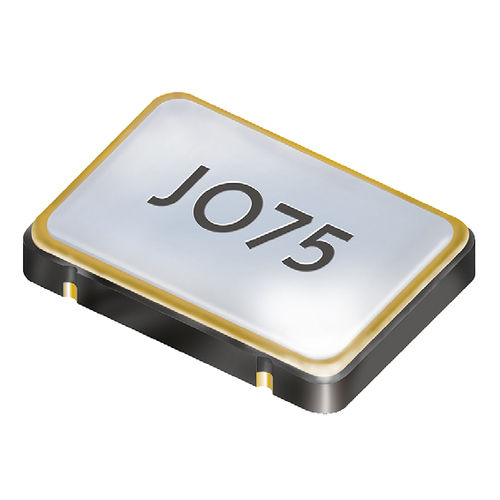

晶体振荡器 JO75

机电SMD工业

振荡器JO75--1.8V. - 带停止功能的SMD振荡器 - 7.5 x 5.0 mm - LVCMOS / HCMOS兼容输出 - 低相位抖动，无PLL - 缝隙密封陶瓷/金属包装 范围 性病和T1 0.50 ~ 50.0 MHz (最大30 pF) 0.50 ~ 160.0 MHz (最大15 pF) T2 2.0 ~ 120.0 MHz (最大15 pF) T3* 2.0 ~ 120.0 MHz (最大15 pF) 所有频率稳定性** ± 20 ppm ~ ± 100 ppm(表1) 电流消耗 见表2 电源电压VDC 1.8 V ± 10 % (对abab.C和D为±5 %) 温度 操作 -10 °C ~ +70 °C (STD) -40 °C ~ +85 °C (T1) -40 °C ~ +105 °C (T2) -40 °C ~ +125 °C (T3*) 存储 -55 °C ~ +125 °C 产出 升降时间 见表三 最大负载 15 pF / 30 pF (≤ +85 °C 和≤ 50.0 MHz) 最大电流：8 mA / 4 mA (T2 & T3*) 2.8 mA / 4 mA (T2 & T3*) 低电平最大 0.2 x VDC / 0.4 V，用于T2和T3*。 高电平最小值为8 x VDC / VDC - 0.4V for T2 & T3*。 0.8 x VDC / VDC - T2和T3为0.4V*。 输出使能时间最大 10毫秒 輸出停用時間最大為150 ns / 200 ns (T2 & T3*) 150 ns / 200 ns (T2 & T3*) 最大启动时间 10毫秒 待机功能 阻止 最大待机电流：10μA / 20μA (针对T2 & T3*) 10μA / 20μA (T2 & T3*) 相位抖动 12 kHz ~ 20.0 MHz < 1.0 ps RMS 0.5 x VDC时的对称性 45% ~ 55% typ.(最大40% ~ 60%)
