切割工具磨床 corvus NGB
铣刀CNC数控5轴

切割工具磨床 - corvus NGB - J. SCHNEEBERGER Maschinen AG - 铣刀 / CNC数控 / 5轴

切割工具磨床 - corvus NGB - J. SCHNEEBERGER Maschinen AG - 铣刀 / CNC数控 / 5轴 - 图像 - 2

添加到我的收藏夹

添加到产品对比表

产品规格型号

应用

用于切割工具, 铣刀

操控类型

CNC数控

轴数

5轴

其他特性

直接传动

其他特性

高性能, 高效率, 线性电动机式

输出功率

最少: 10 kW
(13.6 hp)

最多: 53 kW
(72.06 hp)

X轴

850 mm, 1,250 mm, 2,100 mm, 3,100 mm
(33.46 in, 49.21 in, 82.68 in, 122.05 in)

Y轴

400 mm
(15.75 in)

产品介绍

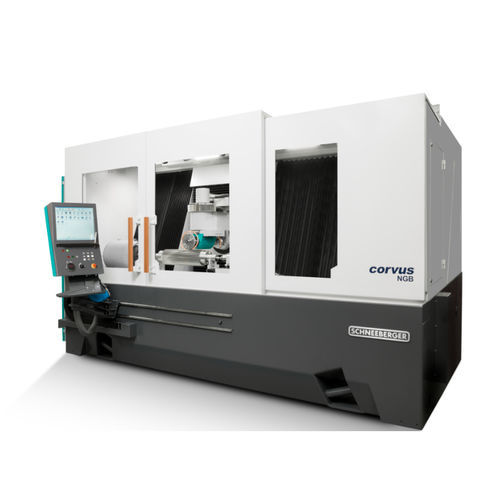

5轴数控磨床corvus NGB，适用于大型工件的高精度和高效率磨削，最大加工长度2800mm，最大加工直径400mm，最大夹持长度3500mm。得益于工作台的T型槽设计，机床可以配备各类夹具，从尾座到磁力平台。用于造纸、食品和塑料行业的刀具生产。可加工刀具的轮廓，外圆和表面。备有以下丰富选项，用于扩展应用范围和提高生产效率。所有选项都根据机床结构进行了优化： X轴行程可选850mm至3100mm 6轴机器人，4料盘或者旋转型料盘 8工位砂轮库磨削头可升级至53kW/HSK190 全轴直接位置测量系统全直线电机驱动，扭矩1250Nm 修整单元手动或液压尾座手动，液压或数控随动托架夹头，芯轴或磁力平台过滤系统静电式油雾分离器 CO2灭火器数控轴: Z轴：垂直方向，行程400mm，滚珠丝杠或直线电机驱动，分辨率0.05微米或0.01微米 A轴：无限回转，ISO50，分辨率0.0001° C轴：旋转范围360°，分辨率0.0001° 控制系统: FANUC 3x系列, 5轴数控系统 19” TFT彩色液晶触摸屏，USB 3.0接口
