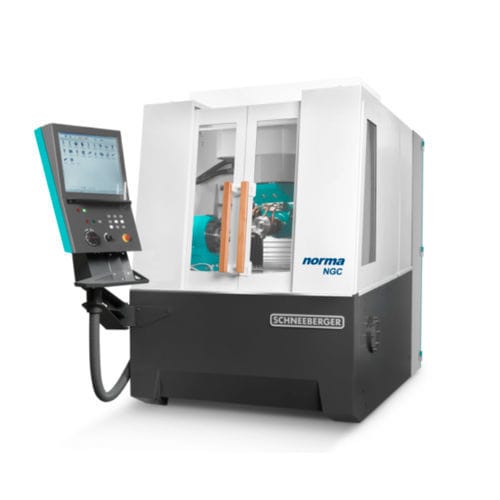

齿轮磨床 norma NGC

用于切割工具铣刀CNC数控

normaNGC是一款通用型5轴数控工具磨床，用于刀具生产或修磨。最大加工长度300mm，最大加工直径400mm，最大夹持长度为500mm。 可磨削各类刀具，例如铣刀，球刀，高性能钻头，铰刀，轮廓铣刀，可转位轮廓刀片、齿轮刀具，材质包括高速钢和硬质合金。 不同的应用有对应的软件，磨削工艺和夹具，用于修磨齿轮刀具，铣刀，小齿轮刀具和锥度齿轮刀具。 用于造纸、食品和塑料行业的刀具生产。可使用成型砂轮，特殊夹具或自动上下料系统。 备有以下丰富选项，用于扩展应用范围和提高生产效率。所有选项都根据机床结构进行了优化： 上下料系统 砂轮库 全轴直接位置测量系统 手动或液压尾座 手动，液压或随动托架 弹簧夹头，芯轴，刀片夹具 弹簧夹头，芯轴，刀片夹具 静电式油雾分离器 CO2灭火器 数控轴: Z轴：垂直方向，行程325mm，直线导轨，滚珠丝杠，分辨率0.05微米 A轴：工件轴夹持，ISO50，分辨率0.0001° C轴：回转轴，旋转范围345°，分辨率0.0001° 控制系统: FANUC 3x系列, 5轴数控系统 19” TFT彩色液晶触摸屏，USB 3.0接口 上下料选项: 集成式上下料系统，料盘尺寸300x300 mm 7工位砂轮库，可同时装21片砂轮 磨削头: 双端面直驱磨削主轴，HSK 50或者对应砂轮库选项的单端面自动加紧HSK50直驱磨削主轴 重量: 5500 kg
