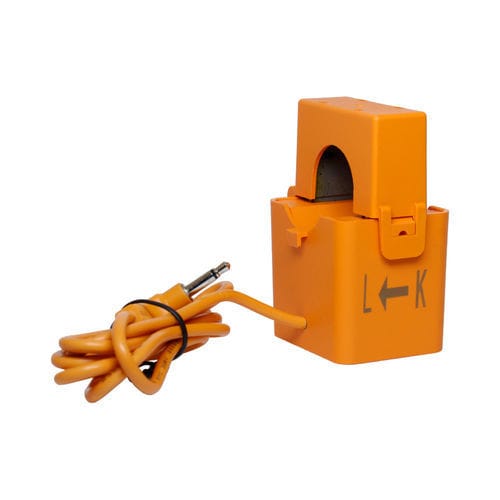

变压器电流互感器 CTK series

爪式交流开放式

产品概述
CTK系列开口式（夹装）电流互感器采用可切换硅钢芯或超微晶芯，采用纯铜漆包线绕制，壳体为PC或尼龙工程塑料。具备现场带电安装方便、测量线性稳定等特点，适用于工业场景的设备监测与能效管理。

主要特性说明

• 一次电流范围：5A–500A。
• 二次电流范围：1mA–5A。
• 内径范围：10–50mm。
• 精度等级：0.5–2。
• 铁芯经高真空热处理，性能稳定，精度高，灵敏度高。
• 外壳采用高韧性阻燃PA66材料，耐老化，外观适宜工业应用。
• 开口式夹装结构，支持带电安装，便于现场改造与升级。

产品选型参数（表）
名称 — CTK10-60A-20mA | CTK16-150A-50mA | CTK24-200A-66.7mA
额定输入电流（P1-P2） — 60A | 150A | 200A
额定输出电流（S1-S2） — 20mA | 50mA | 66.7mA
变比（N1-N2） — 1:3000 | 1:3000 | 1:3000
精度（S1-S2） — 0.5（相位误差 ≤120'） | 0.5 | 0.5
耐压强度 — 2.5V/2mA/60SEC（AC50Hz）所有型号相同
绝缘电阻 — ≥1000MΩ（额定电压500Vdc）所有型号相同
工作频率 — 50–60Hz 所有型号相同
负载电阻 — 10Ω 所有型号相同

产品应用
开口式电流互感器因无需拆除母线即可带电安装，且使用灵活，广泛应用于低压配电改造、智慧电网建设和各类设备的能耗监测。典型场景包括大型企业节能改造、城镇/农村配网升级、数据中心监测、智能配电区域及环保设备能耗监测等。

技术规格

• 系列：CTK系列。
• 一次电流范围：5A–500A。
• 二次电流范围：1mA–5A。
• 典型内径：10–50mm。
• 精度等级：0.5–2（例：0.5，相位误差 ≤120'）。
• 典型型号：CTK10-60A-20mA；CTK16-150A-50mA；CTK24-200A-66.7mA。
• 变比：1:3000（上述型号典型值）。
• 耐压：2.5V/2mA/60SEC（AC50Hz）。
• 绝缘电阻：≥1000MΩ（500Vdc）。
• 工作频率：50–60Hz。
• 负载电阻：10Ω。
• 铁芯：可切换硅钢芯或超微晶芯，高真空热处理。
• 绕组：纯铜漆包线。
• 外壳：PC或尼龙工程塑料；外壳为PA66（阻燃）。
• 安装方式：开口式夹装结构，支持带电安装与便捷改造。
