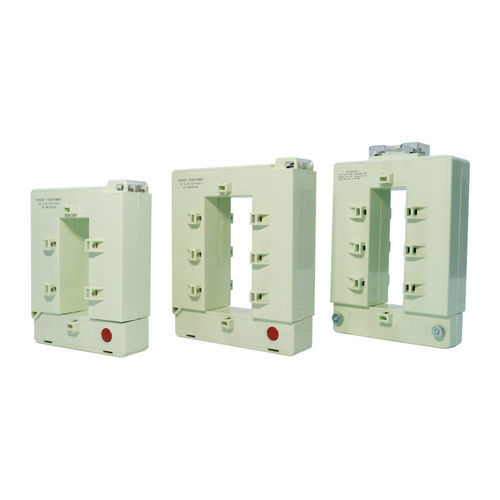

变压器电流互感器 CC 0.66 series

DIN导轨固定式爪式

概述
CC 0.66 系列分体式电流互感器采用可开启硅钢或微晶芯，纯铜漆包线绕组，PC 或尼龙工程塑料外壳。安装方便、线性好，适用于电力测量、监测与转换应用。颜色编码示例：橙色：60A/20mA、150A/50mA、200A/66.7mA；深蓝：200A/5A、800A/5A、1500A/5A；白色：200A/5A、600A/1A、800A/5A、1000A/5A、2000A/1A、3000A/5A、4000A/5A。

主要特性说明

• 一次电流范围：5 A–5000 A；二次电流选项：5 A、1 A、0.1 A；规格齐全。
• 可选精度等级：0.1、0.2S、0.2、0.5S、0.5、1.0（表中示例为0.5和0.2）。
• 安装方式：分体式设计支持卡装（夹装）安装；也可选择导轨或固定板安装。
• 磁芯经高温氮气保护热处理，确保精度与性能稳定。

OC0.66 I 型系列（规格）
名称：CC 0.66-30I — 额定一次电流：200 A — 额定输出电流（S1-S2）：5 A — 额定电压：660 V — 额定负载（S1-S2）：2.5 VA — 精度（S1-S2）：0.5 — 线圈比（N1:N2）：1:40 — 耐压（P-S）：3000 Vac（1 mA，1 min） — 绝缘电阻（P-S）：≥100 MΩ（额定电压500 Vdc） — 频率：50/60 Hz — 温度：-30°C ~ +120°C — 使用海拔：≤3000 m — 外壳：深蓝色，120°C；阻燃等级 V0 或 V1 — 绝缘等级：E — 环境标准：RoHS2.0
名称：CC 0.66-40I — 额定一次电流：800 A — 额定输出电流（S1-S2）：5 A — 额定电压：660 V — 额定负载（S1-S2）：10 VA — 精度（S1-S2）：0.5 — 线圈比（N1:N2）：1:160 — 耐压（P-S）：3000 Vac（1 mA，1 min） — 绝缘电阻（P-S）：≥100 MΩ（额定电压500 Vdc） — 频率：50/60 Hz — 温度：-30°C ~ +120°C — 使用海拔：≤3000 m — 外壳：深蓝色，120°C；阻燃等级 V0 或 V1 — 绝缘等级：E — 环境标准：RoHS2.0
名称：CC 0.66-80I — 额定一次电流：1500 A — 额定输出电流（S1-S2）：5 A — 额定电压：660 V — 额定负载（S1-S2）：20 VA — 精度（S1-S2）：0.5 — 线圈比（N1:N2）：1:300 — 耐压（P-S）：3000 Vac（1 mA，1 min） — 绝缘电阻（P-S）：≥100 MΩ（额定电压500 Vdc） — 频率：50/60 Hz — 温度：-30°C ~ +120°C — 使用海拔：≤3000 m — 外壳：深蓝色，120°C；阻燃等级 V0 或 V1 — 绝缘等级：E — 环境标准：RoHS2.0

OC0.66 II 型系列（规格）
名称：OC 0.66-30×20II — 额定一次电流（一次）：500 A — 额定输出电流（S1-S2）：5 A — 额定电压：660 V — 额定负载（S1-S2）：20 VA — 精度（S1-S2）：0.2 — 线圈比（N1:N2）：1:100 — 耐压（P-S）：3000 Vac（1 mA，1 min） — 绝缘电阻（P-S）：≥100 MΩ（额定电压500 Vdc） — 频率：50/60 Hz — 温度：-30°C ~ +120°C — 使用海拔：≤3000 m
名称：OC 0.66-60×40II — 额定一次电流（一次）：1500 A — 额定输出电流（S1-S2）：5 A — 额定电压：660 V — 额定负载（S1-S2）：5 VA — 精度（S1-S2）：0.5 — 线圈比（N1:N2）：1:300 — 耐压（P-S）：3000 Vac（1 mA，1 min） — 绝缘电阻（P-S）：≥100 MΩ（额定电压500 Vdc） — 频率：50/60 Hz — 温度：-30°C ~ +120°C — 使用海拔：≤3000 m
名称：OC 0.66-125×60II — 额定一次电流（一次）：3000 A — 额定输出电流（S1-S2）：5 A — 额定电压：660 V — 额定负载（S1-S2）：15 VA — 精度（S1-S2）：0.5 — 线圈比（N1:N2）：1:600 — 耐压（P-S）：3000 Vac（1 mA，1 min） — 绝缘电阻（P-S）：≥100 MΩ（额定电压500 Vdc） — 频率：50/60 Hz — 温度：-30°C ~ +120°C — 使用海拔：≤3000 m
名称：OC 0.66-130×40II — 额定一次电流（一次）：2000 A — 额定输出电流（S1-S2）：5 A — 额定电压：660 V — 额定负载（S1-S2）：20 VA — 精度（S1-S2）：0.2 — 线圈比（N1:N2）：1:400 — 耐压（P-S）：3000 Vac（1 mA，1 min） — 绝缘电阻（P-S）：≥100 MΩ（额定电压500 Vdc） — 频率：50/60 Hz — 温度：-30°C ~ +120°C — 使用海拔：≤3000 m

技术规格

• 系列：CC 0.66（可开启硅钢或微晶芯）。
• 一次电流：5 A–5000 A（示例：200 A、500 A、800 A、1500 A、2000 A、3000 A）。
• 二次电流选项：5 A、1 A、0.1 A。
• 精度等级：0.1、0.2S、0.2、0.5S、0.5、1.0。
• 额定电压：660 V。
• 额定负载示例：2.5 VA、5 VA、10 VA、15 VA、20 VA。
• 线圈比示例：1:40、1:100、1:160、1:300、1:400、1:600。
• 耐压（P-S）：3000 Vac（1 mA，1 min）。
• 绝缘电阻（P-S）：≥100 MΩ（在 500 Vdc 下）。
• 工作频率：50/60 Hz。
• 工作温度范围：-30°C 至 +120°C。
• 最大使用海拔：≤3000 m。
• 外壳材料：PC 或尼龙工程塑料；深蓝色阻燃选项（V0 或 V1）。
• 绝缘等级：E。
• 环境合规：RoHS2.0。
