家具螺套 VER

产品说明

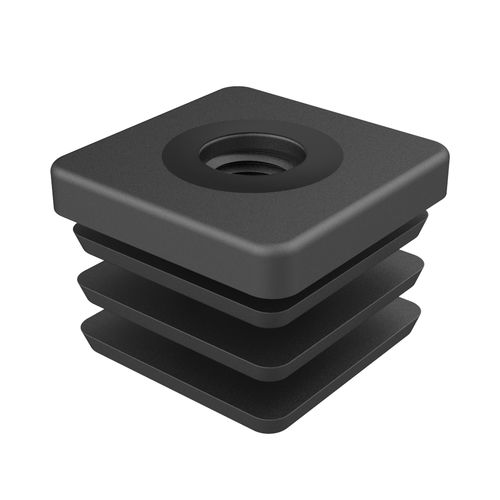

方管螺纹嵌件 VER 在注塑成型过程中直接在模具内形成公制螺纹，可直接用于家具方管腿上安装脚轮或调平脚。

适用场景

• 家具上蹄轮和可调脚的固定点
• 方管端部封堵及机械接口
• 用于桌椅、货架支撑的出厂安装或后装改造

材料与结构

• 材料：PA6（聚酰胺6），颜色：黑色
• 结构：内侧带翼（肋）以加强在方管内的固定
• 模内成型公制螺纹：M8、M10、M12
• 适配外管尺寸：20 x 20 mm 至 50 x 50 mm
• 适配板厚：通常为 1.50–2.00 mm（部分型号支持 2.50–3.00 mm）

文件与合规

• 图纸 PDF：可用（可下载 2D 图纸）
• 视频：产品视频可用
• RoHS：合规
• UL94：未注明
• IP 等级：未注明
• 尺寸单位：毫米

型号表
Reference | For Tube | Tube Thickness | Metric Thread (M) | L1 | L | H | Maximum load (N)
00700800550 | 20 x 20 | 1,50 to 2,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800551 | 20 x 20 | 1,50 to 2,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800552 | 22 x 22 | 1,50 to 2,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800553 | 22 x 22 | 1,50 to 2,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800554 | 25 x 25 | 1,50 to 2,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800555 | 25 x 25 | 1,50 to 2,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800556 | 25 x 25 | 1,50 to 2,00 | M12 | 14,50 | 16,50 | 5,00 | 1962
00700800557 | 30 x 30 | 1,50 to 2,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800558 | 30 x 30 | 2,50 to 3,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800559 | 30 x 30 | 1,50 to 2,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800560 | 30 x 30 | 2,50 to 3,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800561 | 30 x 30 | 1,50 to 2,00 | M12 | 14,50 | 16,50 | 5,00 | 1962
00700800562 | 30 x 30 | 2,50 to 3,00 | M12 | 14,50 | 16,50 | 5,00 | 1962
00700800563 | 32 x 32 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800564 | 32 x 32 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800565 | 32 x 32 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800566 | 34 x 34 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800567 | 34 x 34 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800568 | 34 x 34 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800569 | 35 x 35 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800570 | 35 x 35 | 1,50 to 2,00 | M10 | 14,50 | 24,80 | 5,00 | 1962
00700800571 | 35 x 35 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800572 | 38 x 38 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800573 | 38 x 38 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800574 | 38 x 38 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800575 | 40 x 40 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800576 | 40 x 40 | 2,50 to 3,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800577 | 40 x 40 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800578 | 40 x 40 | 2,50 to 3,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800579 | 40 x 40 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800580 | 40 x 40 | 2,50 to 3,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800581 | 45 x 45 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800582 | 45 x 45 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800583 | 45 x 45 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800584 | 50 x 50 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800585 | 50 x 50 | 2,50 to 3,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800586 | 50 x 50 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800587 | 50 x 50 | 2,50 to 3,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800588 | 50 x 50 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800589 | 50 x 50 | 2,50 to 3,00 | M12 | 14,50 | 24,00 | 5,00 | 1962

技术规格

• Brand: ISC Plastic Parts
• 系列 / 型号: VER
• 材料: PA6（聚酰胺6），黑色
• 内侧肋板用于增强管内固定
• 兼容管尺寸: 20 x 20 mm 至 50 x 50 mm
• 板厚: 1.50–2.00 mm（部分型号 2.50–3.00 mm）
• 可用螺纹: M8、M10、M12
• 典型尺寸: L1 ≈ 14.50 mm；L ≈ 16.50–24.00 mm；H ≈ 5.00 mm
• 代表性最大载荷: 1962 N（按型号而定）
• RoHS: 合规；UL94 和 IP: 未注明
• 单位: 毫米
