家具螺套 VOR

产品说明

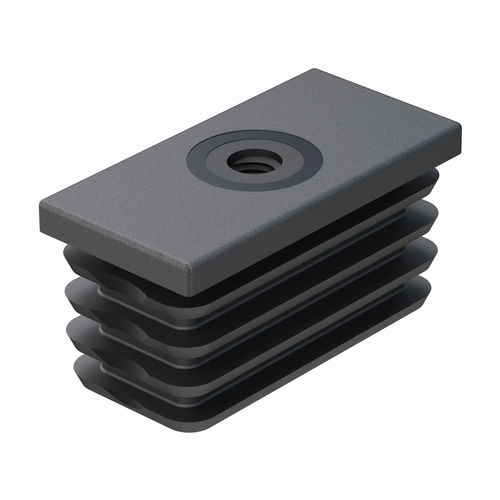

VOR矩形管螺纹嵌件在注塑成型过程中直接成型出公制螺纹，便于后续安装调节脚或万向轮等带螺纹的元件。嵌件采用黑色PA6（聚酰胺6）制造，带有加强握持的翼片以增强在管内的固定性。适用于截面从40×20 mm到60×40 mm的矩形管，管厚视型号而定一般在1.00至3.00 mm范围内。

版本
另有方形版本，系列为VER。

合规与文档
图纸（PDF）：可用
UL94：未说明
IP：未说明
RoHS：符合
尺寸单位：毫米
视频：有示范安装与使用的视频

参考表
Reference | For Tube | Tube Thickness | Metric Thread (M) | L1 | L | H | Maximum load (N)
00700800160 | 40 x 20 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800161 | 40 x 20 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800162 | 40 x 25 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800163 | 40 x 25 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800164 | 40 x 30 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800165 | 40 x 30 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800166 | 40 x 30 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800167 | 50 x 20 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800168 | 50 x 20 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800169 | 50 x 25 | 1,50 to 2,00 | M8 | 14,00 | 24,00 | 5,00 | 1962
00700800170 | 50 x 25 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800171 | 50 x 30 | 1,00 to 1,50 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800172 | 50 x 30 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800173 | 50 x 30 | 1,00 to 1,50 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800174 | 50 x 30 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800175 | 50 x 30 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800176 | 50 x 30 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800177 | 60 x 25 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800178 | 60 x 25 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800179 | 60 x 30 | 1,50 to 2,00 | M8 | 14,00 | 24,00 | 5,00 | 1962
00700800180 | 60 x 30 | 1,50 to 2,00 | M10 | 14,50 | 25,00 | 5,00 | 1962
00700800181 | 60 x 30 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800182 | 60 x 40 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800183 | 60 x 40 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800184 | 60 x 40 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962

技术规格

• 系列/型号：VOR
• 材质：PA6（聚酰胺6），黑色
• 用途：矩形管嵌件，用于安装调节脚或万向轮
• 兼容管段：40×20 mm 至 60×40 mm
• 管厚范围：通常为1,00至3,00 mm（依型号而定）
• 可用螺纹：M8、M10、M12
• 典型尺寸：L1 ≈ 14,00–14,50 mm；L ≈ 24,00–25,00 mm；H ≈ 5,00 mm
• 标称最大载荷：1962 N（按列出型号）
• 符合：RoHS
• 单位：毫米
