拉压力传感器 CR-Y1

扁平型2 mV/V称重

描述

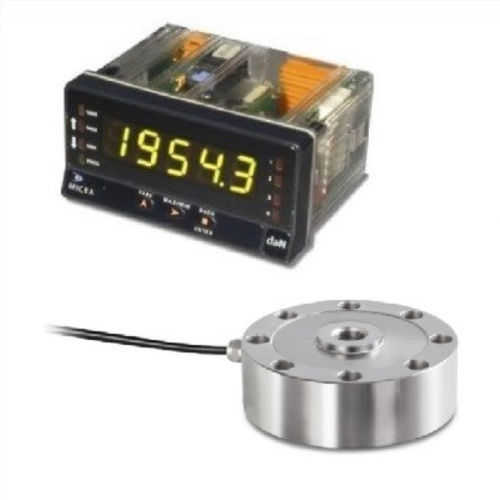

用于拉伸和压缩力测量的力测量装置 CR-Y1，与显示器 MICRA M 配套。适用于称重及拉伸、压缩力的测量、试验台和专用设备。通过推力件或螺纹孔传递力。圆盘式称重传感器 CR-Y1 随附支承件。

测量范围

• 称重：0 至 500 kg … 0 至 20 t
• 力测量：0 至 5 kN … 0 至 200 kN

计量特性与合规性

• 高精度：满量程（FS）组合误差 0.05%
• 符合 OIML R60 C1 精度标准
• 符合 RoHS

结构与环境

• 不锈钢密封外壳
• 防护等级：IP68（依据 EN 60529）
• 灵敏度：2 mV/V

安装与螺纹

• 用于支承件或其他施力的螺纹：最多 5000 kg M16×1,5
• 自 10000 kg 起为 M32×1,5

配套显示器（MICRA M）— 主要特性

• 多功能数字显示器，接受多种输入信号
• 接受信号：称重传感器（mV/V, mV）、过程信号（±10 Vdc, ±20 mA, 电位器）、温度（Pt100、热电偶 J、K、T）
• 可选模拟和数字输出
• 电源：85-265 Vac / 100-300 Vdc
• 尺寸（mm）：96 x 48 x 60
• 分辨率：±15 bits
• 读数速率：20/s

选项

• 可选 COFRAC 校准证书或 COFRAC 关联证书

补充信息（可用型号）

• 可用量程：0.5 t/5 kN、1 t/10 kN、2 t/20 kN、5 t/50 kN、10 t/100 kN、20 t/200 kN

技术特性 / 规格

• 传感器类型：圆盘型（CR-Y1）
• 应用领域：称重、拉伸和压缩力测量、试验台
• 测量范围（示例）：0.5 t/5 kN → 20 t/200 kN
• 精度：0.05 % FS（组合误差）
• 灵敏度：2 mV/V
• 环境防护：IP68
• 外壳材质：密封不锈钢
• 显示器供电（MICRA M）：85-265 Vac / 100-300 Vdc
• 显示器尺寸（mm）：96 x 48 x 60
• 显示器分辨率：±15 bits
• 显示器采样率：20 读数/s
• 施力螺纹：最多 5000 kg M16×1,5；自 10000 kg 起为 M32×1,5
• 选项：按需提供模拟/数字输出，COFRAC 校准证书可选
