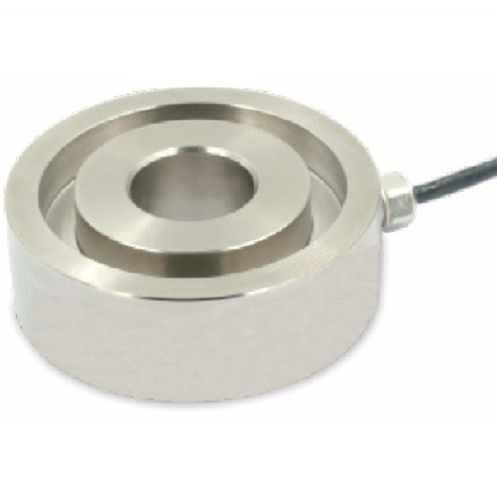

压缩型负荷传感器 LC-C119B

扁平型模拟高精度

概述
用于压缩力测量的载荷垫圈，设计用于最大 50 kN 的量程。模拟 mV/V 输出，动态响应快，防护等级高，适用于工业应用。

主要特性

• 可用量程：0 至 5 kN … 0 至 50 kN（量程：5 / 10 / 20 / 30 / 50 kN）
• 典型灵敏度：1.5 mV/V（±10%）
• 优异的线性度：满量程的 0.2%
• 防护等级：IP67
• 材质：不锈钢

参数 / 技术规格

• 量程：5 / 10 / 20 / 30 / 50 kN
• 灵敏度：1.5 ±10% mV/V
• 零点偏置：±2% 满量程
• 非线性：0.2% 满量程
• 滞后：0.2% 满量程
• 重复性：0.1% 满量程
• 蠕变（30 分钟）：0.2% 满量程
• 温度对输出的影响：0.1% 满量程 / 10°C
• 温度对零点的影响：0.1% 满量程 / 10°C
• 输入阻抗：780 ±20 Ω
• 输出阻抗：700 ±10 Ω
• 绝缘电阻：≥ 5000 MΩ / 100 Vdc
• 推荐供电电压：5 V
• 最大供电电压：15 V
• 温度补偿：-10 至 60°C
• 工作温度：-20 至 80°C
• 安全载荷极限：满量程的 150%
• 破坏载荷：满量程的 300%
• 电缆长度：Ø4 x 4000 mm
• 防护等级：IP67
• 材质：不锈钢
• 输出：模拟信号 (mV/V)，需配套调理/读取电子设备
• 可选项：可提供校准证书（COFRAC、COFRAC 等效或 COFRAC 认可）
