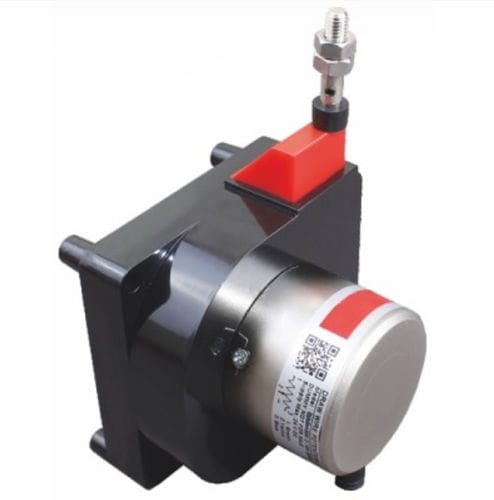

增量拉线编码器 LCS02

光学数字输出式塑料

概要
增量式光学编码器型电缆位移传感器，适用于长行程和精确的增量测量。输出：Push-pull、TTL 驱动或 HTL 驱动。

主要特性

• 技术：增量式光学编码器
• 测量范围：500、1000、1500、2500、3000、3500、3600 mm
• 分辨率：增量 50 µm 或 25 µm
• 输出：TTL 或 HTL 驱动；信号 A、B、Z（A/,A, B/,B, Z/,Z）
• 安装简便

产品说明
LCS02 是一种利用增量式光学测量来跟踪电缆行程并输出数字编码器信号的电缆位置传感器。该传感器具有较长的机械寿命，适用于多种工业应用。

技术参数 / 规格

• 技术：增量式光学编码器
• 测量范围：500 至 3600 mm（可选型号：500、1000、1500、2500、3000、3500、3600 mm）
• 分辨率：50 µm 或 25 µm（增量）；补充说明：0.1 mm/ppr – 0.2 mm/ppr
• 输出信号：A、B、Z（或 A/,A, B/,B, Z/,Z）
• 信号类型：Push-pull、TTL 驱动、HTL 驱动
• 供电电压：8–24 VDC、5 VDC 或 5–30 VDC
• 功耗：<40 mA（24 VDC 时）
• 电气连接：输出电缆（标准 2.5 m）
• 防护等级：IP54
• 外壳：铝 / 钢 / ABS 塑料
• 工作温度：-20 至 80 °C
• 存储温度：-30 至 90 °C
• 机械寿命：较长的机械寿命
• 选项：显示器、发射器、校准（COFRAC 或同等校准证书）

选项与附件

• 集成显示模块
• 模拟或数字发射器
• 定制电缆长度与连接器类型
• 校准证书（COFRAC 或同等）

应用

• 机床和生产线的线性位置测量
• 执行器及液压/气压缸
• 传送带和搬运系统
• 试验台和测量设备
