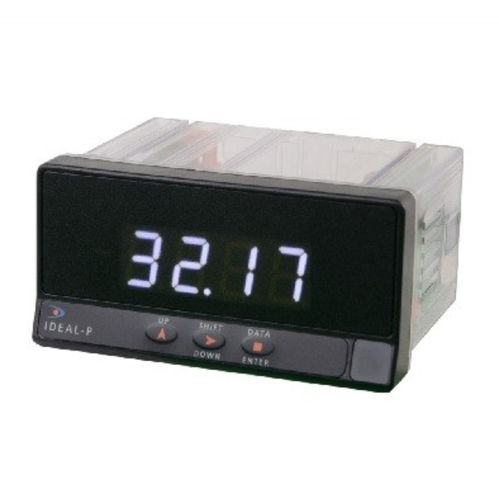

LED式显示屏 IDEAL-P

数字4位显示用于传感器

简介
IDEAL-P 面板显示器（KOSMOS 系列）是一款通用多功能可配置的数字面板表，用于读取和传输过程及温度信号。可按所需工程单位在带小数点的4位数字上显示输入变量。显示量程可通过面板键盘直接编程或通过直接采集输入信号自动设定。设备集成了24 Vdc 传感器供电、继电器输出和4-20 mA 模拟输出。

主要功能

• 显示：4 位带小数点，数字高度14 mm，显示范围 -9999 至 9999，符号 LED 位于最高位数字左侧。
• 过程输入：±10 V、±200 V、±20 mA。
• 温度输入：Pt100 和热电偶（类型 J、K、T、N）。
• 输出：1 个 SPDT 继电器（8 A @ 250 Vac）；1 个 4-20 mA 模拟输出（复制），设定值发生器。
• 传感器供电：集成 24 Vdc 辅助电源。
• 用户界面：3 键键盘，通过独立菜单和编程帮助信息进行配置。
• 编程：可由键盘配置显示量程，或通过采集输入信号自动配置。

应用
适用于工业领域的过程与温度信号测量与传输，可面板安装用于本地监测与控制。

特性 / 技术规格

• 型号：IDEAL-P（KOSMOS 系列）。
• 过程输入：±10 V、±200 V、±20 mA。
• 温度输入：Pt100、热电偶 J、K、T、N。
• 继电器输出：1 x SPDT，8 A @ 250 Vac。
• 模拟输出：4-20 mA（复制）及设定值发生器功能。
• 传感器供电：可在输出端获得 24 Vdc。
• 显示：4 位 + 小数点，数字高度 14 mm，范围 -9999 至 9999，符号 LED。
• 键盘：3 键用于配置和菜单。
• 编程模式：本地键盘或直接信号采集。
