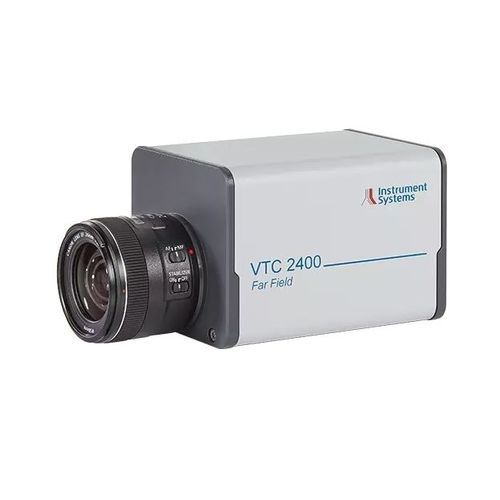

工业摄像机 VTC 2400

数字测量红外

红外线发射器的二维远场测量 快速、高精度的红外辐射远场空间量测系统 VTC 2400是具备高分辨率的红外相机，专为二维远场分析VCSEL及红外发射的辐射强度分布而开发。该测量系统集成了透光屏幕及用于近红外测量的单色相机。由于其遮光外壳，此系统适合使用在实验室及生产应用中。 我们提供两种版本的VTC 2400，涵盖典型的红外源光圈角度：VTC 2400-100用于最大±25度；VTC 2400-200用于最大±60度。 由于有遮光的相机外壳，该系统既适合实验室，也适合生产线应用。 超快速的远场辐射特性分析 该系统的量测方法是让辐射源（DUT）照射一个透光、漫散射的屏幕，从而使辐射源的空间辐射特性显现在屏幕之上。在屏幕的另一侧，红外相机VTC 2400捕捉到这个二维图像，并通过校准将辐照度 [W/m2]转换为待测物的辐射强度分布 [W/sr]。 激光最大输出及安全等级的评估，角度视野或角度分辨率 通过附加的屏幕来测绘辐射源，再用相机捕捉其二维成像，是此测量系统高灵活度的关键。基本的测量参数，如与待测物的距离、角度视野（FOV）或角度分辨率等，都能根据用户的应用需求进行调整。在给定的视野下，测量距离可以灵活改变，因此能达到最小的角分辨度，并以最高精度测量远场中的待测物（因为测量距离远大于DUT尺寸）。此系统精确重建辐射强度分布，并根据测量需要，通过软件来识别辐射最大强度位置（热点），适用于激光安全评估。 此独特的测量系统设计保证了最小的误差预算，并带来了极高的测量精度。使制造商能够充分挖掘VCSELs/激光器的性能潜力，同时保证可靠的运行。
