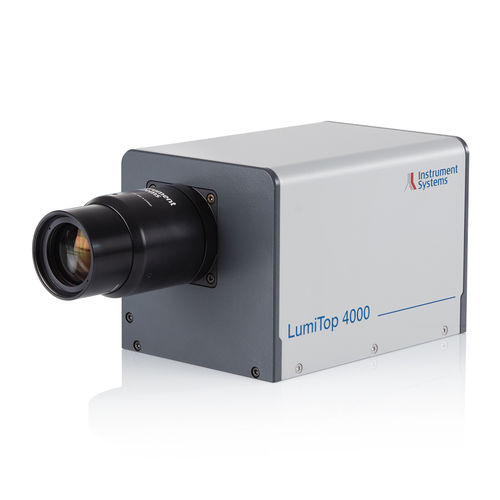

屏幕图像比色计 LumiTop series

颜色分析亮度测量高精度

Instrument Systems 的 LumiTop 4000 和 LumiTop 2700成像光度色度计与 CAS 光谱仪一起用于测量生产线中显示屏的亮度和色度均匀性。它们还包括一个光电二极管，因此兼具三种不同类型测量仪器的优势： • - 在光谱点测量方面具有超高准确性 • - 图像色度测量仪的分析选项 • - 光电二极管的时间分辨率。 专利光学设计允许一次性同时测量所有三个传感器。准确的光谱测量用作即时参考，并传输至摄像机的完整显示区域。这样，测量时间极短，并且可在一个测试站中进行所有相关光学测试。 LumiTop 有两个基本版本： • - 带 12 MP RGB 传感器的 LumiTop 4000 (CMOS) • - 带 6 MP RGB 传感器的 LumiTop 2700 (CCD) 从 LumiTop 2700 发展而来的 LumiTop 4000 可检测并分析更小的缺陷和不均匀性，与 100 mm 镜头配合使用时，可进行单像素分析（有限视场）。由于采用了 HW 触发器，因此它也适用于采用定时测量过程的应用（例如 µLED 晶圆的光学测试）。其高亮度模式扩展了动态范围，特别适合测量调制显示屏和光源（如 OLED 显示屏）。 LumiTop 2700 / 4000 – 产品特长： • - 用于生产制程中，显示屏质量控制的全球公认测量仪器（与 CAS 系列光谱仪结合使用） • - 提供 600 万或 1200 万像素的型号 • - 高测量速度和高测量准确度 • - 丰富的 LumiSuite 软件（GUI 和 SDK） • - 全面评估亮度和色度均匀性、色差、像素缺陷、对比度、伽马曲线、白点、闪烁和亮度调节以及中心点的光谱分析
