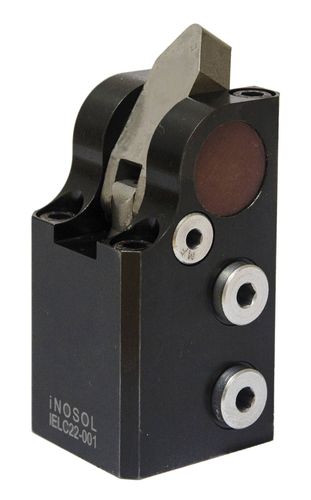

双作用液压铰接法兰 IELC series

偏心式杠杆夹 液压，250巴，双作用 - 包括气动检测 - 杠杆不能被硬化 - 上法兰和下法兰 - 螺纹和O形圈连接 - 低干扰的轮廓 - 紧凑型设计 偏心杆式卡箍是一个双作用的压力缸，其中卡箍杆在偏心安装的旋转点上移动，用于夹紧工件。 建议使用。 偏心杆式卡箍具有相对较高的夹紧力，但基底面积较小。 偏心杆卡箍具有相对较高的夹紧力，但基底面积较小。由于这个原因，这种解决方案 适用于高功率的机器和具有挑战性的 空间。 通过钻孔通道供油，或通过单一的 螺纹M10x1。 在安装夹持油缸时，法兰盘的表面应适应机床的高度。 表面应与工件的高度相适应。 工件的高度。 这些卡箍特别适用于在没有横向 这些卡箍特别适用于不能横向旋转卡箍杆的情况。 不应超过约1.8升/分钟的流量。 当使用客户的拉力杆时，它们应该 当使用客户的张力杆时，它们应该配备一个推力螺栓或在夹紧/支撑表面上进行硬化。 支持表面进行硬化。 不建议使用侧面鹅颈状的夹紧杆。 推荐使用
