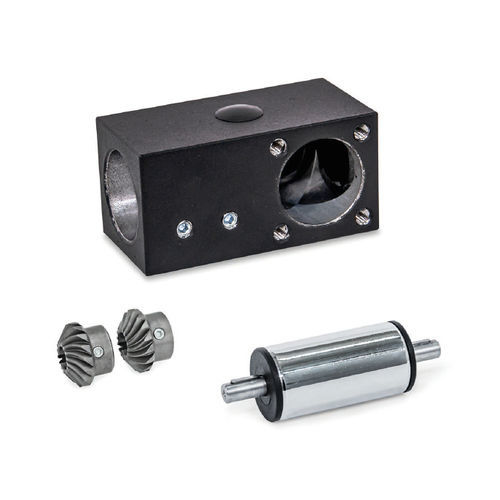

伞齿轮 YLD series

螺旋铝制钢

L 角齿轮 YLD 在双管直线运动装置和驱动或传送装置之间传递旋转运动。输入端和输出端偏移 90°，旋转轴有一个共同的交点。 角齿轮用内六角螺钉拧在双管直线运动装置端部的前侧，锥齿轮用平行键和定位螺钉固定在轴颈上。取下塑料盖后，就可以方便地调整伞齿轮的啮合。 根据表中列出的类型，可以订购具有不同功能的 L 角齿轮，以满足不同的应用需求。这样就可以将双管线性单元与不同的驱动或传送单元结合起来。外壳由铣削铝制成，锥齿轮由选择性硬化钢制成。驱动装置由镀铬钢管组成，管塞由塑料制成。 请注意 安装角齿轮时，必须从双管直线单元的轴颈上取下管塞。 根据要求 表面球形抛光、阳极氧化或其他 RAL 颜色的粉末涂层
