位置指示器 VZPM series

模拟集成式紧凑型

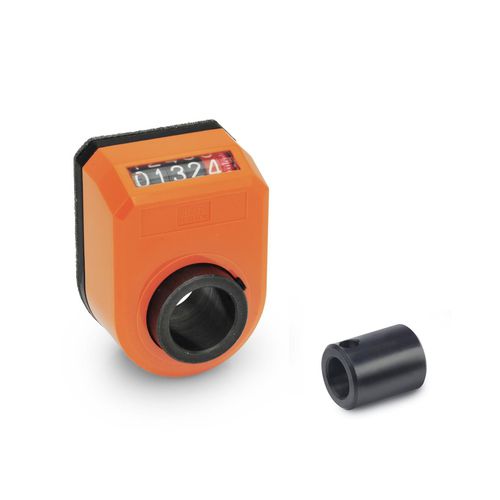

位置指示器 VZPM 用于指示线性单元的移动距离。它们通过一个适配器衬套和一个埋头螺钉安装在线性单元的主轴颈上。 位置指示器的计数器应根据主轴螺纹间距和方向以及线性单元的尺寸从表中选择。其他选项，如安装方向或外壳颜色，可在产品编号中定义。 聚酰胺外壳采用超声波焊接，特别坚固、紧密和紧凑。位置指示器的耐温高达 80 °C，并且耐油和耐溶剂。发泡橡胶密封件提供机械解耦，同时也起到密封作用。空心轴由黑色氧化钢制成。 如果位置指示器安装在单管线性单元上，则需要一个扭矩支撑 VZDR 或 VZDV，以防止位置指示器随之转动。对于双管线性单元，仅在直径为 18 时才需要扭矩支架 VZDD。 作为机械指示系统的替代方案，也可以使用位置指示器 VZPE，它可以通过电子方式检测和显示位置。 根据要求 其他/双螺纹间距
