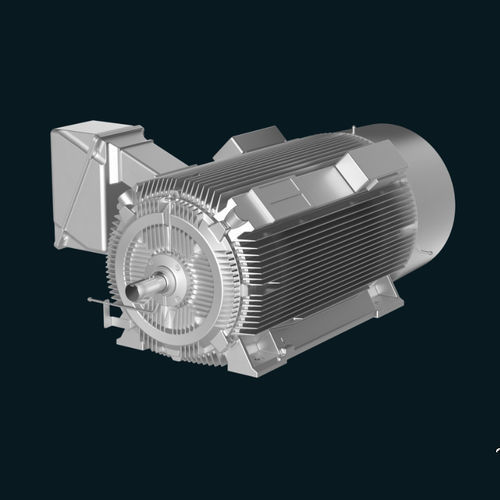

异步电机 MV交流三相感应
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 异步, 交流, 三相, 感应
- 电压
- 2300V, 4000
- 构造
- 铸铁, 铸铁框架, TEFC
- 防护指数
- IP55
- 极数
- 4极, 2极, 6极
- 冷却
- IC411
- 应用
- 工业
- 其他特性
- 大功率, 可变频率, 逆变器负载, 中电压, 多种扭矩, TEFC
- 功率
最少: 223.7 kW
(304.15 hp)最多: 820.3 kW
(1,115.3 hp)
产品介绍
概述
结构特征
材料与组件
一般信息
技术规格
- MV Advantage 是一款 AboveNEMA 系列的通用中压工业电机，提供多种标准配置和高达 1,100 HP 的功率选项。俄亥俄的组装与备货可实现短交期。
结构特征
- 外壳：TEFC (IC411)
- 防护等级：IP55
- 功率范围：400–1100 HP（2、4 极）；300–900 HP（6 极）
- 机座/轴高：5011、5810、SH400
- 额定电压：2300 V / 4000 V
- 服务因数：1.15 @ 40 ºC
- 保修：自出厂日期起 36 个月
材料与组件
- 机座：铸铁
- 轴承箱：铸铁
- 主接线盒：铸铁
- 辅助盒：铸铁，NEMA 4X
- 轴：1045 等效（2 极）；4140 等效（4、6 极）
- 转子：铝压铸
- 层片材料：C5 核心板
- 外部冷却风扇：抗静电增强聚酰胺
- 风扇罩：铸铁
- 绝缘系统：MICLASTIC™ VPI
- 紧固件：镀锌碳钢
一般信息
- 噪音等级：85 dB(A)
- 垂直安装：不适用
- 变频器运行：符合 NEMA MG1-31（6 kV）（可变转矩 10:1；恒定转矩 2:1）
- 油漆：双组分环氧树脂
- 油漆颜色：RAL 7030 灰色
- 轴承类型：抗摩擦球轴承
- 振动：0.12 IPS
- 危险区域级别：CSA 1 级，2 区，B、C、D 组；温度等级 T3（机座 5011 在 VFD 温度等级 T2D 情况）
- 保护与传感：空间加热器 120/240 V；定子 RTD 2/相（2 线）；轴承 RTD 1/轴承（2 线）
技术规格
- 系列：Advantage Series（AboveNEMA 中压电机）
- 型号：MV Advantage
- 最大功率：最高 1,100 HP
- 电压：2300 V / 4000 V
- 机座尺寸：5011、5810、SH400
- 外壳：TEFC (IC411) — IP55
- 绝缘：MICLASTIC™ VPI
- 典型应用：通用中压工业电机应用
- 保修：自出厂日起 36 个月
