交流电机 MV
感应10000V460 V

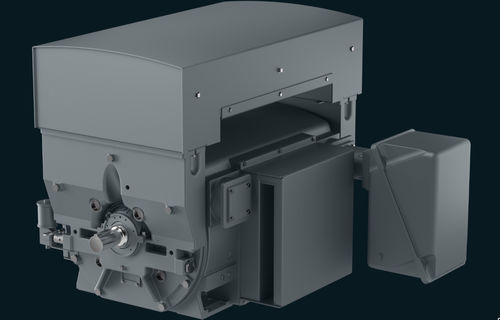

交流电机 - MV - INNOMOTICS - 感应 / 10000V / 460 V

交流电机 - MV - INNOMOTICS - 感应 / 10000V / 460 V - 图像 - 2

添加到我的收藏夹

添加到产品对比表

产品规格型号

类型

交流, 感应

电压

460 V, 6600V, 10000V, 4160V, 2300V

构造

铸铁, TEFC

防护指数

IP54, IP23

极数

4极, 2极, 6极, 8极, 10极, 12极, 16柱

冷却

IC411, 风冷式, IC01, 水冷, 冷却管, IC611

应用

工业, 泵用, 用于通风机, 用于压缩机, 石油天然气工业, 用于发电站

其他特性

低噪, 大功率, 中电压, 带套筒轴承, TEFC

功率

最多: 14,914 kW
(20,277.39 hp)

最少: 149.1 kW
(202.72 hp)

产品介绍

产品概述

MV Medallion，由 Innomotics 提供（AboveNEMA 系列），是一套模块化的中压异步电机系列，面向可配置的工业现场。产品包含水平与垂直结构，并提供多种机壳与冷却方案以满足现场要求。

机壳类型与适用场景

水平 TEFC (IC411 / IP54)：底脚安装，室内/室外适用，四象限散热片。典型功率范围：200–3,000 HP；极数：2–16；机座：500、580、SH400、SH450、880、SH560。
水平 WPII (IC01 / IP24)：适用于无额外防护的外部暴露场所，底脚安装。典型功率：200–18,000 HP；极数：2–16；机座：500、580、680、800、SH630、SH710。
水平 TEAAC (IC611 / IP54)：管式风对风热交换器，室内/室外适用。典型功率：200–14,000 HP；极数：2–16；机座：580、680、800、SH630、SH710。
水平 TEWAC (ICW81 / IP54)：管式水对风热交换器，噪声更低。典型功率：200–18,000 HP；极数：2–16；机座：580、680、800、SH630、SH710。
垂直 TEFC (法兰安装, IC411 / IP54)：垂直法兰安装，室内/室外适用。功率范围：200–900 HP；极数：2、4、6；机座：500、580；电压通常 2300–6900 V。
垂直 WPI / ODP (IC01 / IP23)：用于不暴露的室内工况。功率范围：200–4,000 HP；极数：4–16；机座：500、580、680、800、1120；最高电压可达 13,200 V。
垂直 WPII (IC01 / IP24)：适用于无保护的户外安装。功率范围：200–4,000 HP；极数：4–16；机座可达 1120。
垂直 TEAAC (IC611 / IP54)：带风对风热交换器的垂直电机。功率范围：800–3,000 HP；极数：4–16；机座：680、800、1120。
API / IEEE 配置：提供 API 541 / 547 的重载配置（水平/垂直）；提供满足 IEEE 841 的严苛 TEFC 版本（典型至 ~500 HP）。

主要技术参数

功率范围（汇总）：水平感应电机最高可达 20,000 HP；垂直设计可达约 8,000 HP（取决于机壳）。
极数：2–16（依型号）。
电压范围：460–13,200 V（注：460–690 V 仅覆盖特定额定）。
服务因数：标准 1.0；多种配置可选 1.15。
机座与材料：多数 500–800 机座为铸铁；大号 SH 系列为制造钢结构；外露部件可选 300 系不锈钢。
轴与转子：2 极轴常用 AISI 4140；其他极数常用 AISI 1045；小机座常用压铸铝转子，大机座采用加工或感应钎焊铜条；部分型号可配置空心轴。
绝缘：≤600 V 多为 Class F 随机绕组；>600 V 多为 Class F‑VPI 或成型绕组。
冷却：多数型号标配铝制外置风扇；可选 TEAAC/TEWAC 热交换器（风对风或水对风）。
轴承：多数机座采用滚珠/防摩擦轴承；特定大机座或垂直机采用滑动轴承或推力轴承组合。
振动：标准 0.12 IPS（IEEE 841 与部分型号要求更严格，例如 0.10/0.08 IPS）；可提供特殊动平衡。
表面处理：标准双组份环氧涂层；可根据需求提供特殊涂层。
保修：依据 AboveNEMA 电机补充保修策略，自发货日起 24 个月；可选延长保修。

应用、认证与选项

应用：适用于重工业工艺、发电辅助设备、泵、压缩机、风机及其它需要中压驱动的旋转设备。
认证与标准：可按需提供 API 541 / 547 配置；提供 IEEE 841 严苛型选项；并可依据需求参考 NEMA/IEC 设计规范。
可定制项：机壳类型、冷却方式、材料（不锈钢辅助接线箱、特殊轴）、绝缘等级、振动动平衡、轴承布置、接线盒朝向等。

订购信息与支持

型号参考：MV Medallion — Innomotics（AboveNEMA 系列）。提交询价时请提供所需功率、电压、极数、安装方式（水平/垂直）、机壳/冷却方案、机座尺寸及任何规范或现场需求。
可选项：服务因数、绝缘等级、轴材质、热交换器类型、不锈钢辅助箱、特殊涂装、API/IEEE 符合性等可按需配置。
支持：建议索取数据表与安装尺寸图，以校核现场条件与变频器或驱动系统的兼容性。
