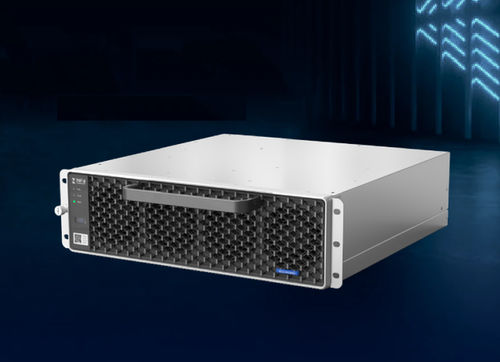

电动车充电模块 REG1K0200G

电动车EV直流快速

产品概述
REG1K0200G 是面向电动汽车快速充电站的高功率 AC/DC 充电模块。支持可变功率因数（VPF）功能，采用三相四线交流输入，直流输出功率可达 62.5 kW，输出电压范围 200 Vdc–1000 Vdc。符合 EMC/EMI B 级要求，并获得 TUV CE、cTUVus、KC 认证。

主要特点

• 集成输入交流接触器，实现待机状态下无功功率为零
• 可变功率因数（VPF），功率因数可调范围 0.8 超前〜0.8 滞后
• 高效率：峰值 ≥97.5%，满载 ≥97%
• 环氧涂覆与灌胶填充增强可靠性
• 额定直流输出 62.5 kW，最大无功补偿 ±62.5 kVar
• 符合 EMC/EMI B 级标准

性能曲线
包含：输出功率与输入电压曲线；输出电压与输出电流曲线；输出功率与环境温度曲线。

技术规格

• 工作环境
  - 工作温度：-40°C 至 +75°C，超过 55°C 时需降额
  - 运输/存储：-40°C 至 +75°C
  - 相对湿度：≤95%RH，无冷凝
  - 海拔：4000 m
  - 大气压：79 kPa〜106 kPa
  - 冷却方式：强制空气冷却
  - 防护等级：IP20
  - 噪声：标准 ≤65 dB；降噪模式 ≤60 dB；静音模式 ≤55 dB
• 交流输入
  - 频率：45 Hz〜65 Hz
  - 输入电压：三相 + PE，260 Vac〜530 Vac
  - 额定电压：380/400/480 Vac
  - 最大输入电流：120 A
  - 功率因数：≥0.99
  - PF 可调范围：0.8 超前〜0.8 滞后
  - 无功补偿：-62.5 kVar〜+62.5 kVar
  - 待机功耗：<8.2 W
  - 集成输入交流接触器，实现待机无无功输出
  - 总谐波电流畸变 THDi：≤5%
• 直流输出
  - 最大输出功率：62.5 kW
  - 输出电压范围：200 Vdc〜1000 Vdc
  - 恒功率电压范围：312.5 Vdc〜1000 Vdc
  - 输出电流：0〜200 A
  - 电压调节精度：<±0.5%
  - 电流调节精度：≤±1%
  - 电流共享：<±1%
  - 峰值效率：≥97.5%
  - 满载效率：≥97%
• 控制
  - 通信：CAN 总线，最多 40 个功率模块并联
  - 指示灯：绿色 LED = 正常；黄色 LED = 报警；红色 LED = 故障
  - 地址表示：自动地址识别；面板拨码开关用于组设置
  - 急停（ESTOP）：5V/12V 干接点继电器触发（触发时输出电压下降）
• 报警与保护
  - 输入过压/欠压：自动关机；电压恢复正常后进入待机，需监控单元的启动命令方可恢复输出
  - 输出过压：自动关机；电压恢复正常后需人工重启
  - 过流/短路：自动关机；故障排除后进入待机，需监控单元的启动命令方可恢复输出
  - 过温保护：自动关机；温度恢复正常后进入待机，需监控单元的启动命令方可恢复输出
• 可靠性与安全
  - 认证：TUV CE、cTUVus、KC
  - EMC/EMI：EN IEC 61851-21-2:2021 B 级
  - 安全标准：IEC 61851-1:2023、IEC 61851-23:2023、EN IEC 61851-1:2019
  - 平均无故障时间 MTBF：>300,000 小时
• 机械参数
  - 外形尺寸（宽×深×高）：385 mm × 403 mm × 110 mm
  - 重量：28 kg
