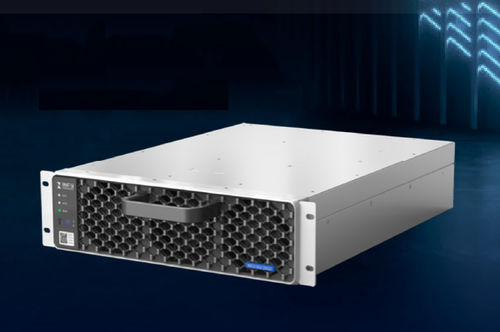

ACDC供电模块 REG1K5125G2

产品概述
REG1K5125G2 是一款用于 Megawatt Charging System (MCS) 的 AC‑DC 功率模块，专为需要可变功率因数（VPF）功能以实现功率因数调节或无功功率补偿的电动汽车快充应用设计。该模块适用于无中性线的三相交流输入，具有宽功率因数调节范围、强大的无功补偿能力、高效率、高功率密度及低谐波失真。认证：TUV CE、cTUVus。

主要特性

• 支持1500 V MCS充电电压要求
• 额定满功率：50 kW；PF可调范围：0.8超前～0.8滞后；最大无功补偿 ±50 kVar
• 机架级安装，兼容G2平台模块
• 峰值效率 ≥97.7%；满载效率 ≥97%（@1500 V）
• 采用涂敷与灌封工艺，提高防护及可靠性
• 宽输出电压范围：150 Vdc–1500 Vdc

性能曲线

• 输出功率与功率因数曲线
• 输出功率与环境温度曲线
• 输出功率与输入电压曲线
• 输出电压与输出电流曲线

技术规格
工作环境
工作温度：-40°C～+75°C（55°C以上需降额）
运输/存储温度：-40°C～+70°C
相对湿度：≤95%RH，非凝露
海拔：2000 m
大气压：79 kPa～106 kPa
冷却方式：强制风冷
噪声：标准模式 ≤80 dB；降噪模式 ≤65 dB；静音模式 ≤55 dB

交流输入
频率：45 Hz～65 Hz
输入：三相+PE，260 Vac～530 Vac（额定 380 Vac / 480 Vac）
最大输入电流：95 A
功率因数：≥0.99
PF调节范围：0.8超前 ~ 0.8滞后
工作模式：标准、恒PF控制、纯无功补偿、主动+无功混合输出四种模式
无功补偿：-50 kVar～+50 kVar
待机功耗：<10 W
输入谐波畸变 THDi：≤5%

直流输出
最大输出功率：50 kW
输出电压：150 Vdc～1500 Vdc
恒功率电压范围：400 Vdc～1500 Vdc
输出电流：0～125 A
电压调节精度：< ±0.5%
电流调节精度：≤ ±1%
电流均流精度：≤ ±3%
峰值效率：≥97.7%
满载效率：≥97% @1500 V

控制
通信：CAN 总线，最多 40 模块并联
指示灯：绿灯=正常；黄灯=报警；红灯=故障
地址指示：自动地址识别；面板拨码用于组设置
急停（ESTOP）：5 V～15 V 干接点触点触发；输出电压应在300 ms内从1500 Vdc降至低于60 Vdc

告警与保护
输入过压/欠压保护：自动关机；电压恢复正常后进入待机，需监控单元下发启动命令方可恢复输出
输出过压保护：自动关机；电压恢复正常后需手动重启
过流/短路保护：自动关机；排除故障后进入待机，需启动命令恢复输出
输入过温保护：自动关机；恢复正常温度后进入待机，需启动命令恢复输出

可靠性与安全
认证：TUV CE、cTUVus
EMC/EMI：EN IEC 61851-21-2:2021 Class B
安全标准：IEC 61851-1:2023；EN IEC 61851-1:2019；EN 61851-23:2014；IEC 61851-23:2023；UL 2202:2022
平均故障间隔时间 MTBF：>300,000 小时

机械参数
尺寸（宽×深×高）：300 × 416 × 84 mm
重量：≤20 kg

型号汇总

• 型号：REG1K5125G2
• 最大输出功率：50 kW
• 输出电压范围：150 Vdc–1500 Vdc（恒功率范围 400 Vdc–1500 Vdc）
• 最大输出电流：125 A
• PF 可调范围：0.8 超前 ~ 0.8 滞后；无功补偿 ±50 kVar
• 峰值效率 ≥97.7%；满载效率 ≥97% @1500 V
• 交流输入：三相+PE，260 Vac–530 Vac（额定 380 Vac/480 Vac），最大输入电流 95 A
• 通信：CAN 总线，最多 40 模块并联
• 认证：TUV CE、cTUVus
• 尺寸：300 × 416 × 84 mm；重量 ≤20 kg
