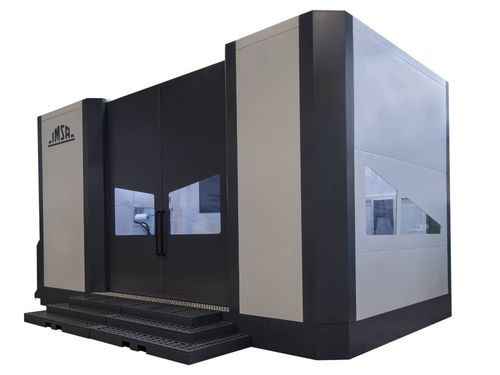

CNC数控钻铣床 MF1600 S2

深孔用于模具5轴

IMSA MF1600S2 型枪钻铣床专为满足模具制造行业 30 吨以下工具和模具制造商的需求而设计。MF1600S2 采用重型电焊结构和 T 型机床概念：平移工作台和横向活动立柱。 直径达 3600 毫米的模具可在机器结构内旋转。工作台具有 3000 毫米的横向移动（X 轴）和无限位旋转移动（B 轴）。 通过工作台 360° 旋转和 30-15° 的主座倾斜，可进行单角度和复合角度（5 轴加工）的正交加工。 4 面加工：MF1600S2 具有较长的横向移动距离，其工作台兼具高承载能力和紧凑尺寸。这些特点为一次工件装夹完成 4 面加工提供了极大的便利。 位于同一主座上的两个独立加工单元可进行铣削和枪钻操作。这种独立轴系统是 IMSA 机床的显著特征，可在短短 8 秒内从钻孔切换到铣削，反之亦然，无需人工干预。 铣削单元：MF1600S2 配备 ISO50 加工主轴、35 千瓦、6.000 转/分、334 牛米（S1）、液体冷却电机。 可选配不同容量的 ISO50 刀具库。 深孔钻：单次钻孔深度可达 1600 毫米。钻孔方法：枪钻。最佳钻孔直径范围：5-32 (40) 毫米。枪钻主轴：15 kW (S1)，4200 rpm。 特定的 IMSA 功能可控制深孔加工过程。 枪钻装置有多达 6 个关键对准点，牢固地对准主座结构。
