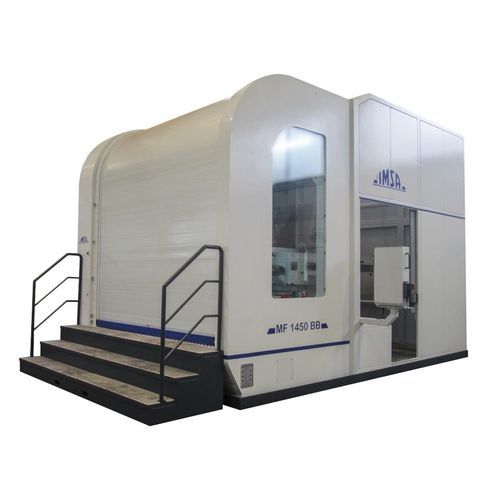

MF1450 EVO 高性能枪钻是 IMSA BB 系列的最新概念演变产品。MF1450BB 在 2014 年被命名为 EVO 系列的第一款枪钻。
MF1450 EVO 适用于重达 12 吨的模具。最大直径为 2750 毫米的工件可在机器结构内旋转。工作台尺寸为 1200x1500mm,可进行无限位旋转运动,在接近主座时可进行 500mm 的平移运动。
通过工作台旋转和主座倾斜,可进行正交(3 轴)、单角度(4 轴)和复合角度钻孔(5 轴加工)。
单周期深钻孔直径可达 1450 毫米,实体直径从 5 毫米到 40 毫米不等。
"EVO "系列:BB 系列著名的钻孔性能在此得到提升:MF1450 EVO 的枪钻主轴功率为 11 kW,转速为 4.200 rpm,采用液体冷却。
用于加工准备和完成孔的铣削(扩孔、袋铣、螺纹加工等),水平铣削冲程为 1 050 毫米,由滑枕冲程(轴 W 600 毫米)和铣削轴冲程(轴 Z 450 毫米)组合而成。
"EVO" 系列:MF1450 EVO 配备 ISO50 液冷铣头,功率为 29 kW,转速为 6.000 rpm,最大扭矩为 200 Nm。因此,该机床在辅助加工方面的性能和灵活性大大提高。
钻孔/铣削/回转切换无需干预。
除了用于辅助操作的重型铣削主轴外,MF1450 EVO Gundrill 的技术价值还因工作台的新型平移运动而得到提升,该运动有利于对模具进行 4 尺寸加工。
---
