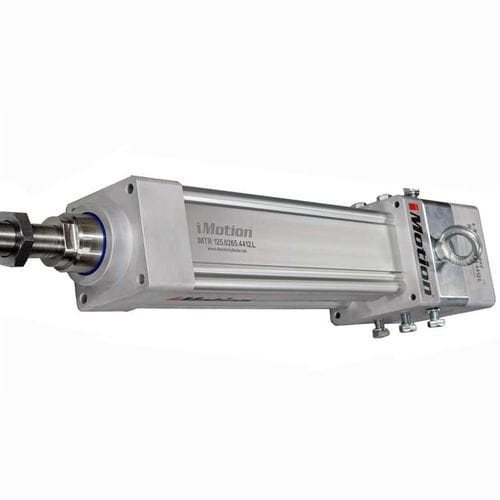

电动执行器 IMTXH-TR

线性滚珠丝杠滚柱螺钉

概述
为需要大推力和长期工业可靠性的严苛应用而设计的灵活运动平台。可配置为研磨滚珠丝杠（IMTXHT）或滚柱/滚轮丝杠（IMTR），并依据实际机床需求进行设计。主要参数：公称工作力最高可达200 kN，最高速度600 mm/s。电机独立设计便于灵活集成各类伺服电机。

主要特点

• 高推力能力 — 标准公称力值最高可达200 kN，依尺寸与丝杠类型而定
• 两种丝杠技术 — 研磨滚珠丝杠（IMTXHT）与滚柱丝杠/滚轮丝杠（IMTR）
• 高工作循环能力 — 滚柱丝杠选项适用于极端载荷与高强度循环
• 重载结构 — 强化机械本体以延长使用寿命
• 高刚性 — 适用于压制、成形及力控工艺的稳定运动
• 优化选型 — 在性能、寿命与成本间取得平衡
• 电机独立集成 — 与多品牌伺服电机兼容

技术规格（表格摘录）
Series | Size | Screw | Dynamic load Ca | Static load Coa | Maximum speed | Nominal operating force | Screw type
IMTXHT | 125-XHT | 40×12 | 149,000 N | 335,000 N | 600 mm/s | 80 kN | Ground ball screw（研磨滚珠丝杠）
IMTXHT | 125-XHT | 50×12 | 222,000 N | 595,000 N | 600 mm/s | 150 kN | Ground ball screw（研磨滚珠丝杠）
IMTXHT | 125-XHT | 50×16 | 382,000 N | 863,000 N | 600 mm/s | 200 kN | Ground ball screw（研磨滚珠丝杠）
IMTR | 125-R | 44×12 | 168,000 N | 334,000 N | 600 mm/s | 150 kN | Roller screw（滚柱/滚轮丝杠）

注：本表不包含 IMTXH 数据。表中力值为目录公称值。最终选型需综合评估力、速度、行程、循环时间、安装方向与使用寿命。

适用工艺与市场

• 压制与成形工序
• 伺服压力机系统
• 装配与力控工艺
• 金属成形、弯曲、冲压与压制
• 铆接、夹紧与高强度连接
• 测试与下线检测设备
• 替代液压压力机及重载拣放应用

目标行业

• 汽车制造
• 金属加工与钣金行业
• 机床制造商与 OEM
• 白色家电制造
• 电池与电动出行生产
• 航空航天零部件制造
• 国防工业
• 工业机械制造商
• 重型自动化系统

特性 / 技术规格

• 系列名称：IMTXH-TR
• 驱动 / 丝杠技术：研磨滚珠丝杠（IMTXHT）与滚柱丝杠（IMTR）
• 最大公称工作力：最高可达200 kN（目录公称值随配置而异）
• 最高速度：600 mm/s（平台极限）
• 可选尺寸 / 丝杠示例：IMTXHT 的 40×12、50×12、50×16；IMTR 的 44×12
• 示例动态/静态载荷：Ca 与 Coa 以 N 表示（见表）
• 强化机械本体以实现高刚性与长使用寿命
• 电机独立设计支持灵活的伺服电机集成
• 适用于以电气方案替代液压系统的重载应用
