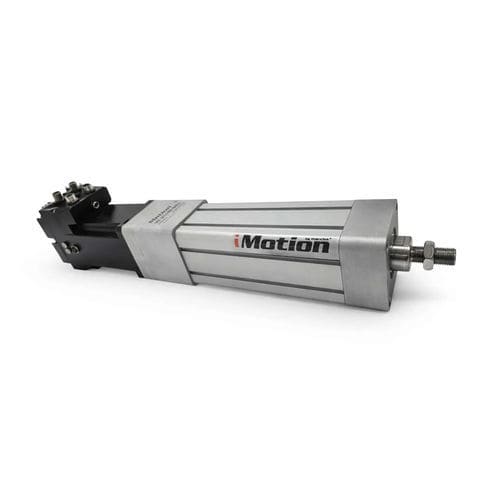

电动执行器 PMX series

线性滚珠丝杠活塞

概述
PMX Series为需要洁净操作和增强耐腐蚀性的自动化应用提供电动缸。它将耐腐蚀材料与精确的电动运动控制相结合，可在可冲洗、潮湿及对污染敏感的环境中提供可靠的直线驱动。

主要卖点

• PTFE（特氟龙）刮擦器 + Viton密封：双级保护与密封
• 不锈钢活塞杆与头部螺钉以提高耐腐蚀性
• 兼容 ISO 15552，便于替换气缸
• 可选尺寸：40 和 63（额定作动力：900 N 和 2,000 N）
• 最大速度可达 500 mm/s，取决于丝杠导程

密封与耐腐蚀性
PMX的保护设计侧重于活塞杆材料和前端密封区域，以满足可冲洗、潮湿和洁净生产环境的防护要求。

PTFE（特氟龙）刮擦器与Viton密封
PTFE刮擦器可去除活塞杆表面的水分、污垢和工艺残留。刮擦器后方的Viton密封形成第二道密封，进一步保护缸体内部部件。

• 双级刮擦与密封设计
• 适用于可冲洗与潮湿环境
• 适合洁净生产应用的防护

不锈钢活塞杆与头部螺钉
不锈钢活塞杆与头部螺钉为在潮湿和腐蚀性介质环境中运行的应用提供耐腐蚀的机械结构。

• 不锈钢活塞杆
• 不锈钢头部螺钉
• 适用于易腐蚀的自动化环境

精密运动与工业兼容性
PMX Series集成了iMotion滚珠丝杠技术与灵活的电机安装方式，以在工业多轴系统中提供高定位精度、良好重复性和节能的运行特性。

• 高效滚珠丝杠技术
• 高定位精度与重复性
• 适用于同步多轴系统
• 防旋转活塞杆
• 节能且低维护

兼容性与安装选项
兼容 ISO 15552 可简化气缸替换，并支持多种安装与电机配置。

• 兼容气缸安装附件
• 可选延长活塞杆
• 可定制活塞杆螺纹
• 电机可轴向安装或并联安装

技术表（PMX Series 技术数据 — 速度单位：mm/s）
缸体尺寸 | 丝杠规格 | 动载 Ca | 静载 Co | 最高速度 | 额定作动力
40 | 12×5 | 5,000 N | 8,600 N | 250 mm/s | 900 N
40 | 12×10 | 4,400 N | 7,700 N | 500 mm/s | 900 N
63 | 16×5 | 8,100 N | 12,400 N | 250 mm/s | 2,000 N
63 | 16×10 | 10,700 N | 17,000 N | 500 mm/s | 2,000 N

市场与应用

• 行业：食品与饮料、包装机械、制药与化妆品、医疗器械制造、电子生产、化工过程设备、冷链与储存、轻工业自动化
• 应用：可冲洗自动化系统、食品加工与包装机械、饮料灌装与装瓶、制药与化妆品生产、洁净生产环境、易腐蚀自动化、室外与潮湿应用、冷藏存储、接触化学品环境、洁净工艺中替换气缸

技术特性 / 规格

• 系列：PMX Series 电动缸
• 密封：PTFE（特氟龙）刮擦器 + Viton 密封（双级）
• 活塞杆与头部螺钉：不锈钢
• 可用缸体尺寸：40 和 63
• 丝杠选项与载荷：12×5、12×10、16×5、16×10 及其对应的动载与静载
• 最高速度：取决于丝杠导程，最大可达 500 mm/s
• 额定作动力：900 N（尺寸 40）和 2,000 N（尺寸 63）
• 兼容性：ISO 15552 安装兼容
• 驱动：高效滚珠丝杠技术、防旋转活塞杆、高定位精度与重复性
• 电机安装：轴向或并联；电机选型通过电机计算工具完成
• 设计目的：面向洁净、可冲洗、潮湿及易腐蚀的生产环境
