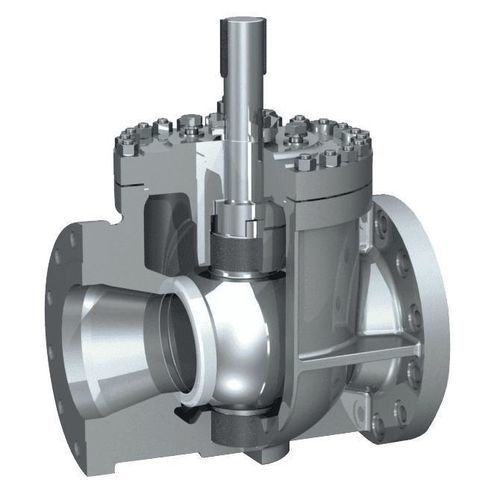

球形阀

手动隔离制动

摘要
无弹簧顶装式（Top-entry）托架支承（trunnion）球阀，采用楔形阀座几何与自调平阀座以实现密封截止并支持在线维护；适用于严酷工况、高压及低温/高温场景。

主要特性

• 楔形阀座设计保证密封截止，且自调节阀座可提供稳定的密封性能。
• 顶装结构支持在线维护，最大限度减少停机时间。
• 托架支承球体在高压差条件下提供稳固支撑。
• 双向耐火密封与防静电设计。
• 防喷出阀杆以增强操作安全性。
• 支持手动及执行器驱动形式。
• 根据材料与配置，温度适用范围可覆盖-254°C至+320°C。

应用

• 石油与天然气生产及输送
• 石化装置
• LNG设施
• PTA工厂
• 氢气工况与H2就绪装置
• 蒸汽、碳氢化合物及多相流体

结构与可选项

• 托架支承球体结构，适合在高压与严苛条件下稳定运行。
• 楔形几何的自调平阀座可提供紧密截止与长期密封性能。
• 可选材料：碳钢、不锈钢、低合金钢、镍基合金、双相/超双相不锈钢、钛；其他材料可按需定制。
• 端部连接：ANSI、NORSOK、焊接端等，其他法兰/连接方式可按需提供。
• 配置可针对手动或自动（执行器）操作进行优化。

性能与安全

• 最大工作压力可达250 barg，视尺寸与材料选择而定。
• 双向耐火密封与防静电特性，适用于关键工况的安全要求。
• 防喷出阀杆与设计特性可将泄漏降至最低并在严苛条件下维持完整性。

标准与认证

• 设计规范：API 6D、ASME B16.34、ASME VIII Div.1、ASME VIII Div.2。
• 认证：PED、NACE、SIL3、ABS、DNV、LR、BV、CU-TR、API 607、API 6FA、ISO 15848、ISO 10497。

适用介质

• 气体
• 氢气
• PTA工艺流体
• 多相碳氢化合物流体
• 蒸汽
• 碳氢化合物
• 液化天然气（LNG）

注意事项
顶装结构支持在线维护并减少停机；是否适用于严苛服务、高压及低温/高温范围取决于所选材料与阀门配置。

技术参数 / 规格

• 商用名称：Springless Top Entry Ball Valve
• Brand: IMI Truflo Italy
• 通径：0.5" 至 16"
• 最大工作压力：最高可达250 barg
• 温度范围：-254°C 至 +320°C（取决于材料）
• 材料：碳钢；不锈钢；低合金钢；镍合金；双相与超双相；钛；其他材料可按需提供
• 设计规范：API 6D；ASME B16.34；ASME VIII Div.1；ASME VIII Div.2
• 认证：PED；NACE；SIL3；ABS；DNV；LR；BV；CU-TR；API 607；API 6FA；ISO 15848；ISO 10497
• 特性：楔形阀座设计；自调平阀座；托架支承球体；防喷出阀杆；双向耐火密封；防静电
• 操作：手动与执行器驱动选项
• 端部连接：ANSI、NORSOK、焊接端（及其他按需提供）
