产品概述

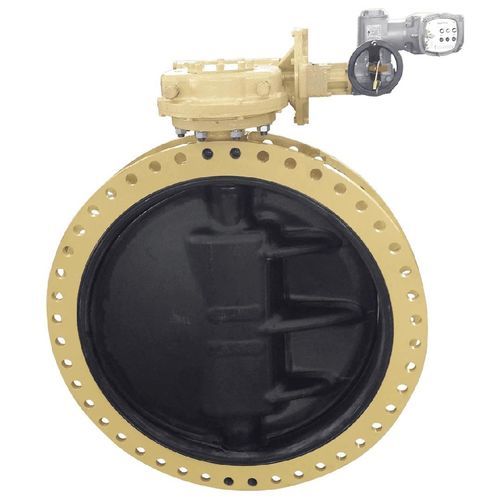

IMI Orton DS 系列同心橡胶衬里蝶阀为工业流体控制提供可靠的密封性能与低维护特性。该系列额定压力可达20 bar，采用自定心阀板、完整的双重密封以保护阀杆免受介质侵害，并配备自润滑合金衬套。尺寸范围为1.5至108 in，阀体形式包括 wafer、lugged 和双法兰。DS 系列适用于公用设施、水处理、灭火系统、海水/海洋及泥浆/卤水介质处理。

主要特点

• 内部橡胶阀座与可更换衬里，确保良好密封性
• 自定心阀板，减少磨损并提高稳定性
• 自润滑合金衬套，延长使用寿命
• 双重密封保护阀杆免受介质侵入
• 宽尺寸范围：1.5 至 108 in
• 额定压力最多 20 bar
• 符合 API 609 设计规范

应用领域

• 公用设施及工业给排水网络
• 市政与工业水处理
• 灭火与灭火抑制系统
• 海水及海洋工程
• 泥浆、卤水及侵蚀性液体处理

阀体形式

• Wafer
• Lugged
• 双法兰

结构与材料说明

• 同心阀体结构，内衬橡胶
• 阀体可根据工况选择多种金属材料
• 为降低维护量而设计：可更换衬里与耐用衬套

参数 / 技术数据

• 介质类型：液体、气体、水、蒸汽、空气、污水、灭火介质
• 通径（in）：1.5 至 108
• 最大工作压力（barg）：20
• 材料选项：球墨铸铁；碳钢；不锈钢；铝青铜；双相/超双相不锈钢；钛；镍合金钢
• 设计规范：ASME B16.34；ASME VIII；API 609；UL1091
• 温度范围（°C）：-20 至 150
• 认证：PED；NACE；SIL3；CU-TR
• 特点：自定心阀板；双重阀杆密封保护；可更换橡胶衬里；自润滑合金衬套
