网滚压机 IMC series

液压

产品概述

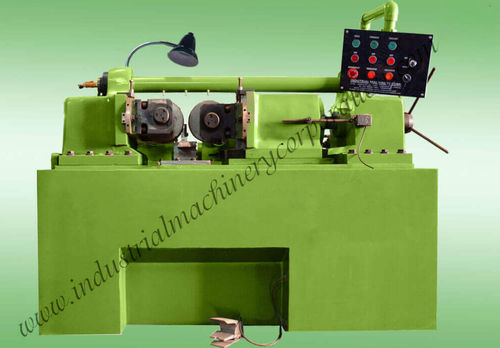

液压双辊螺纹滚压机，针对毛坯件外螺纹的冷成形工艺设计。适用于螺钉、螺栓及类似紧固件的批量或间歇生产。机器通过将毛坯在安装于机床的滚压模具之间压制并由液压与主轴系统驱动形成螺纹。

主要优点与特性

• 冷成形工艺（无切屑），保证螺纹几何一致性。
• 生产速度高，给料和滚压长度可调。
• 液压执行与强劲主轴动力，根据型号可实现最高 40 吨的稳定滚压力。
• 维护量低，发货前进行生产测试以确保稳定产出。
• 模具与参数可定制，适配不同直径和螺距的螺栓、棒材和杆件。

可选项（页面显示的选择值）

• 螺纹类型：METRIC, BSW, UNC, ACME, Trapezoidal, Two Start, Three Start, Others, Don't Know Exactly
• 所需最大螺纹长度：50 mm、100 mm、150 mm、200 mm、Unlimited、Others、Don't Know Exactly
• 工件最大直径：25 mm、40 mm、50 mm、80 mm、100 mm、120 mm、Others、Don't Know Exactly
• 采购时间：Immediately、Within a week、Within 15 days、Within a month、Others、Don't Know Exactly
• 期望价格：（输入字段 / 客户提供）

总体说明
IMC 液压螺纹滚压机为工业生产而设计，型号范围从 IMC-25 到 IMC-120，可满足不同螺距、直径和力量要求。机器具备易用的操作控制、经过验证的结构质量，并且适用型号可实现无限制通料长度运行。设备随附经测试的滚压模具，并可根据工艺需要配置液压与主轴动力组合。

规格

• 液压机型号：IMC-25 | IMC-40 | IMC-50 | IMC-80 | IMC-100 | IMC-120
• 最大螺距（mm）：2.5 | 3.5 | 4.0 | 5.0 | 5.5 | 8
• 最大直径（进给）（mm）：25 | 40 | 50 | 80 | 100 | 125
• 最大直径（通料）（mm）：16 | 28 | 35 | 40 | 64 | 76
• 最大滚压长度（进给）（mm）：80 | 150 | 150 | 150 | 150 | 150
• 最大滚压长度（通料）：无限（所有型号）
• 滚丝圈外径最大（mm）：200 | 200 | 210 | 230 | 250 | 270
• 主轴（孔径）直径（mm）：54 | 54 | 69.85 | 64 | 76 | 85
• 最大滚压力：8 Tons | 13 Tons | 15 Tons | 24 Tons | 30 Tons | 40 Tons
• 滚轴主轴功率：3 H.P. 1400 RPM | 5 H.P. 1400 RPM | 7.5 H.P. 1400 RPM | 10 H.P. 960 RPM | 15 H.P. 960 RPM | 20 H.P. 960 RPM
• 液压泵功率：3 H.P. | 3 H.P. | 5 H.P. | 5 H.P. | 5 H.P. | 7.5 H.P.
• 冷却泵功率：0.1 H.P.（所有型号）

技术规格

• 型号：IMC-25 | IMC-40 | IMC-50 | IMC-80 | IMC-100 | IMC-120
• 最大螺距（mm）：2.5 | 3.5 | 4.0 | 5.0 | 5.5 | 8
• 最大直径 进给（mm）：25 | 40 | 50 | 80 | 100 | 125
• 最大直径 通料（mm）：16 | 28 | 35 | 40 | 64 | 76
• 最大滚压长度 进给（mm）：80 | 150 | 150 | 150 | 150 | 150
• 最大滚压长度 通料：无限
• 滚丝圈外径（mm）：200 | 200 | 210 | 230 | 250 | 270
• 主轴（孔径）直径（mm）：54 | 54 | 69.85 | 64 | 76 | 85
• 最大滚压力：8 t | 13 t | 15 t | 24 t | 30 t | 40 t
• 驱动及液压泵功率范围如上所示
