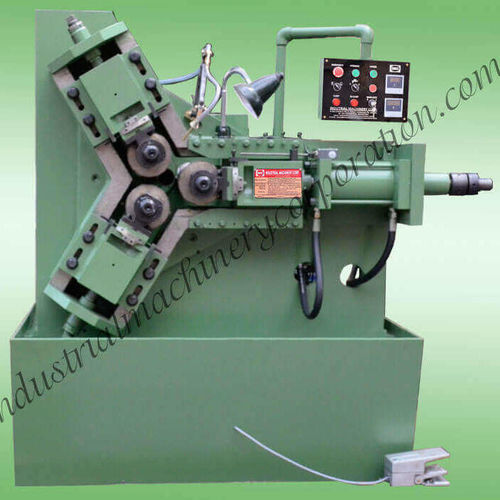

网滚压机 IMC-3R series

液压高精度

产品概述
IMC 液压三辊管螺纹滚压机（IMC-3R 系列）用于对脚手架管和螺栓进行大批量高精度的螺纹加工。液压驱动与三个滚轮120°的同心作用确保工件稳定性、优良的几何精度和更好的表面光洁度。三辊设计取消了支撑刀，从而可加工更为精细的轮廓并获得更佳的表面处理效果。

应用

• 脚手架管螺纹滚压
• 螺栓和轴的螺纹加工
• 研磨及高精度滚压作业
• 脚手架管千斤顶和实心千斤顶螺杆的大批量生产

可选项

• 螺纹类型: METRIC, UNC, BSW, ACME, Two Start, Three Start, Others, Don't Know Exactly
• 所需最大螺纹长度: 50 MM, 100 MM, 150 MM, 200 MM, Unlimited, Others, Don't Know Exactly
• 工件最大直径: 25 MM, 50 MM, 75 MM, Others, Don't Know Exactly
• 采购时间: 立即, 一周内, 15天内, 一个月内, Others, Don't Know Exactly
• 预期价格: 页面上的用户指定输入字段

型号与技术规格

• 系列: IMC-3R 系列（型号: IMC-3R-25、IMC-3R-50、IMC-3R-75）
• 工作范围 (IMC-3R-25): 外径 8–25 MM (0.31–0.98 in)，进给时螺纹长度 38 MM (1.5 in)，通孔螺纹长度: 不限
• 工作范围 (IMC-3R-50): 外径 25–50 MM (0.98–1.97 in)，进给时螺纹长度 50 MM (2 in)，通孔螺纹长度: 不限
• 工作范围 (IMC-3R-75): 外径 32–75 MM (1.26–2.95 in)，进给时螺纹长度 75 MM (3 in)，通孔螺纹长度: 不限
• 滚模 (IMC-3R-25): 最大外径 140, 最大内径 60, 主轴箱 40
• 滚模 (IMC-3R-50): 最大外径 140, 最大内径 60, 主轴箱 40
• 滚模 (IMC-3R-75): 最大外径 170, 最大内径 80, 主轴箱 54
• 滚轮主轴电机: IMC-3R-25: 3 H.P.; IMC-3R-50: 3 H.P.; IMC-3R-75: 7.5 H.P.
• 三相交流（液压系统）: IMC-3R-25: 1 H.P.; IMC-3R-50: 1 H.P.; IMC-3R-75: 3 H.P.
• 冷却泵: 0.1 H.P.（型号 IMC-3R-25 / IMC-3R-50 / IMC-3R-75）
• 典型应用: 脚手架管螺纹滚压、螺栓滚压、高精度研磨作业、脚手架管千斤顶与实心千斤顶螺杆的大批量生产

备注
适用于大批量生产，IMC-3R 系列通过专用型号覆盖不同直径范围。120°同心滚轮作用可最大化稳定性与尺寸精度，同时改善表面光洁度。
