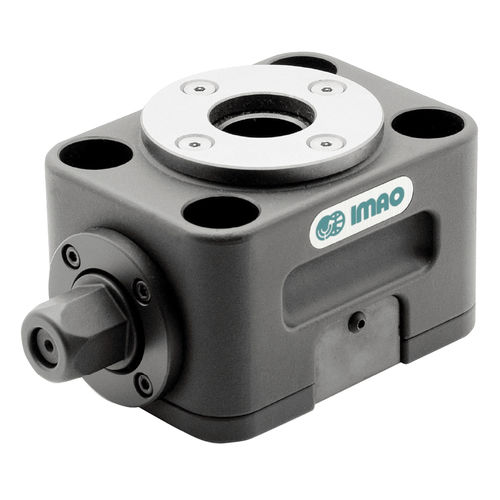

块状拉夹
-特点-
-从底部夹住工件。
-是5轴加工的理想选择
块拉式夹钳安装在工件下面,使其表面对切削工具完全开放。这样可以同时完成多个加工过程。
-更好的工作能力
与传统的用六角头螺钉从下面固定工件的方法不同,块状拉夹可以轻松地固定工件。
通过以下方式驱动。扳手、冲击扳手、机械化螺母转轮
-技术信息-
夹紧力(kN): 6, 12
允许的螺钉扭矩(N・m): 20, 40
-材料-
本体:S45C钢,黑色氧化处理
接触垫。SCM440钢,经淬火和回火,黑色氧化处理
定位套:SCM435钢,经淬火和回火,黑色氧化处理。
-数据表-
https://www.imao.co.jp/files/on-cat/pdf/en/ptpd-e.pdf
---
