RTD温度传感器

Pt100J型热电偶K型热电偶

产品概述
用于工艺控制的工业温度传感器：PT100（RTD）以及多种热电偶（J、N、K 等）。适用于液体、气体和固体的温度测量，可通过选择导线、保护套管和安装方式来适配苛刻环境。

应用与集成
适用于工业装置中的过程监测、控制回路和安全联锁。根据温度范围、响应时间及与控制系统的兼容性选择传感器类型。为保证安全和可靠运行，建议将过程传感器与高温限位器配合使用，并在需要时与带 PID 控制器的控制柜集成。

安装与选项
多种安装选项便于集成：螺纹接头、法兰、夹具、面板或刺刀（bayonet）安装。提供保护套管和 DIN 接线盒（铝或不锈钢），防护等级可达 IP65/IP67/IP68，并可选 ATEX 认证型号。多种导线与连接器选项，以及变送器（4-20 mA、HART；导轨/DIN 型）可实现与 PLC 和控制设备的直接连接。

技术规格
PT100：-200°C 至 +600°C（推荐 -40°C 至 +300°C，视导线类型而定）；铜导线；2/3/4/6 线；B/A/AA 等级；仅非接地。热电偶 J：-40°C 至 +750°C（推荐至 +550°C，视导线和护套而定）；Fe/CuNi；1 级；接地或非接地。热电偶 N：-40°C 至 +1200°C（推荐至 +850°C）；NiCroSil/NiSil；1 级；接地或非接地。热电偶 K：-40°C 至 +1150°C（视导线和护套而定）；NiCr/NiAl；1 级；接地或非接地。其他类型：L、R、S（高温、陶瓷）、T（低温负值时精度高）。导线材料：硅胶（最高 +200°C）、PTFE（最高 +260°C）、钢编织（最高 +400°C，可带弹簧或不带）、玻璃纤维（最高 +350°C / +450°C / +1000°C）。DIN 接线盒选项：铝或不锈钢；IP65/IP67/IP68；ATEX。连接器：标准和微型插头（母/公/嵌入式）、PT100 3/4 线插头、Harting（仅 PT100）、M12、DIN43650。变送器与通信：4-20 mA 变送器，HART 协议；提供导轨/DIN 安装版本。

特性 / 技术参数

• 传感器类型：PT100（RTD）、热电偶 J、N、K；可选 L、R、S、T
• 温度范围：PT100 -200°C 至 +600°C（推荐 -40°C 至 +300°C）；J 可达 +750°C（推荐至 +550°C）；N 可达 +1200°C（推荐至 +850°C）；K 可达 +1150°C
• PT100 配置：铜导线；2/3/4/6 线；B/A/AA 等级；仅非接地
• 热电偶材料与颜色：J (Fe/CuNi，黑/白)、N (NiCroSil/NiSil，粉/白)、K (NiCr/NiAl，绿/白)；1 级；接地或非接地
• 导线选项：硅胶、PTFE、钢编织、玻璃纤维（不同最高温度）
• 安装：螺纹接头、法兰、环、压环、管夹、圆/方形板、刺刀安装
• 保护套管与接线盒：有/无 DIN 接线盒；螺纹连接或法兰；DIN 接线盒选项：铝、不锈钢；IP65/IP67/IP68；ATEX

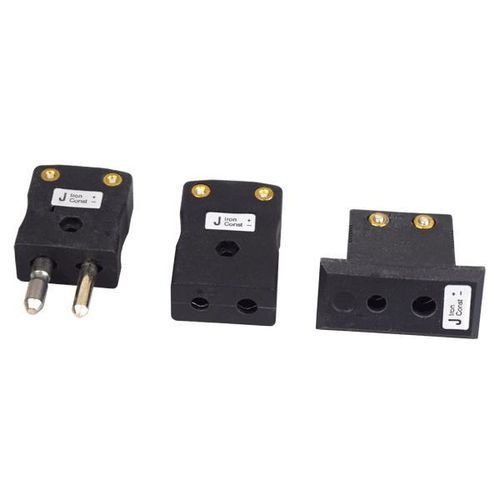

• 连接器选项：标准与微型插头（母/公/嵌入式）、PT100 3/4 线插头、Harting（仅 PT100）、M12、DIN43650
• 变送器与通信：4-20 mA 变送器，HART 协议；提供导轨/DIN 版本
