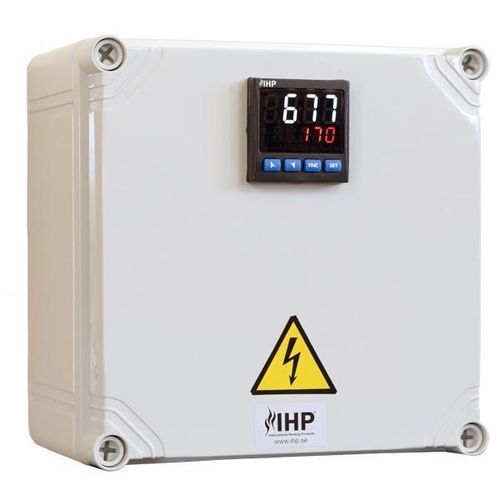

操控电子设备机柜 220 series

壁挂安装塑料IP65

产品概述
IHP 最小型控制柜为独立式系统，适用于单传感器的单加热区应用。内置 PID 控制器支持均匀加热、斜坡功能、可调最大温度、具有不同设定点的程序步骤，或作为简单的温度控制器使用。该装置具有 CE 认证。

供货与选项
控制柜按标准版本供货；请根据所需电流(A)和工艺中使用的传感器类型选择型号。IHP 可提供加热器与控制柜之间的快速插接等常用选项，并可在交付前协助编程关键参数。

兼容性
该控制柜适用于所有需要低于 10 A 或 16 A（取决于版本）的 IHP 加热器。

技术规格
塑料外壳
电子 PID 控制器
固态继电器 SSR（最大电流 10 或 16 A）
通过接线端子连接加热器
适配传感器类型：PT100（2 或 3 线）、TCJ 或 TCK（不含传感器）
控制器可通过 Android 智能手机的 NFC 进行编程
不含漏电保护器（假定 230 V 插座已受保护）
10 A 版本：橡胶电缆 1.6 m H07RN-F（3G1.5 mm²），Schuko 插头
16 A 版本：CEE 230 V 进线口
随附 CE 手册

标准系列
220-10A-1-LC-001 | 控制柜 230V 10A 优化用于 PT100 | Schuko | -50°C 至 350°C
220-10A-1-LC-002 | 控制柜 230V 10A 优化用于 TCJ | Schuko | -200°C 至 600°C
220-10A-1-LC-003 | 控制柜 230V 10A 优化用于 TCK | Schuko | -200°C 至 1000°C
220-16A-1-LC-001 | 控制柜 230V 16A 优化用于 PT100 | CEE | -50°C 至 350°C
220-16A-1-LC-002 | 控制柜 230V 16A 优化用于 TCJ | CEE | -200°C 至 600°C
220-16A-1-LC-003 | 控制柜 230V 16A 优化用于 TCK | CEE | -200°C 至 1000°C
220-16A-1-LC-004 | 控制柜 IP65 230V 16A 优化用于 PT100 | CEE | -50°C 至 350°C
220-16A-3-LC-011 | 控制柜 400V 16A 优化用于 PT100 | CEE | -50°C 至 350°C

选项
220-program-b | 出厂预编程的额外功能：b. 软启动
220-program-c | 出厂预编程的额外功能：c. 斜坡功能
220-program-d | 出厂预编程的额外功能：d. 不同设定点的程序步骤

特性 / 技术规格

• 塑料外壳
• 电子 PID 控制器
• 固态继电器 SSR（最大电流 10 或 16 A）
• 加热器通过接线端子连接
• 传感器支持：PT100（2 或 3 线）、TCJ、TCK（不含传感器）
• 可通过 Android 智能手机的 NFC 编程
• 不含漏电保护器（假定 230 V 插座受保护）
• 10 A 版本：橡胶电缆 1.6 m H07RN-F（3G1.5 mm²），Schuko 插头
• 16 A 版本：CEE 230 V 进线口
• 随附 CE 手册
